Proel HPC610BK : Dây cáp loa 2 x 1,5mm2

Proel HPC610BK là dây cáp loa 2 lõi có tiết diện 2 x 1,5mm², được thiết kế để kết nối ampli công suất với loa thụ động trong các hệ thống âm thanh. Sản phẩm sử dụng dây dẫn bằng đồng OFC, cấu trúc lõi mềm và vỏ PVC linh hoạt, phù hợp cho cả lắp đặt cố định và các ứng dụng cần thường xuyên cuộn, mở dây.

Với đường kính ngoài gọn và khả năng uốn tốt, HPC610BK có thể sử dụng trong phòng họp, phòng học, nhà hàng, sân khấu nhỏ, phòng thu và hệ thống âm thanh phân vùng.

Dây cáp loa Proel HPC610BK có gì nổi bật?

Proel HPC610BK thuộc dòng cáp loa mềm chuyên nghiệp của Proel, được phát triển cho nhiệm vụ kết nối ampli công suất với các dòng loa thụ động. Sản phẩm có cấu trúc hai lõi dẫn xoắn với nhau, mỗi lõi tiết diện 1,5 mm², phù hợp với nhiều hệ thống âm thanh lắp đặt cố định và sử dụng lưu động.

Theo tài liệu của hãng, dòng cáp này được thiết kế để đáp ứng từ những ứng dụng âm thanh tiêu chuẩn đến các kết nối có yêu cầu cao hơn về độ linh hoạt. Thành phần dây dẫn nhiều sợi kết hợp với lớp vỏ PVC mềm giúp cáp dễ thi công, dễ cuộn và thuận tiện khi cần triển khai tại nhiều vị trí khác nhau.

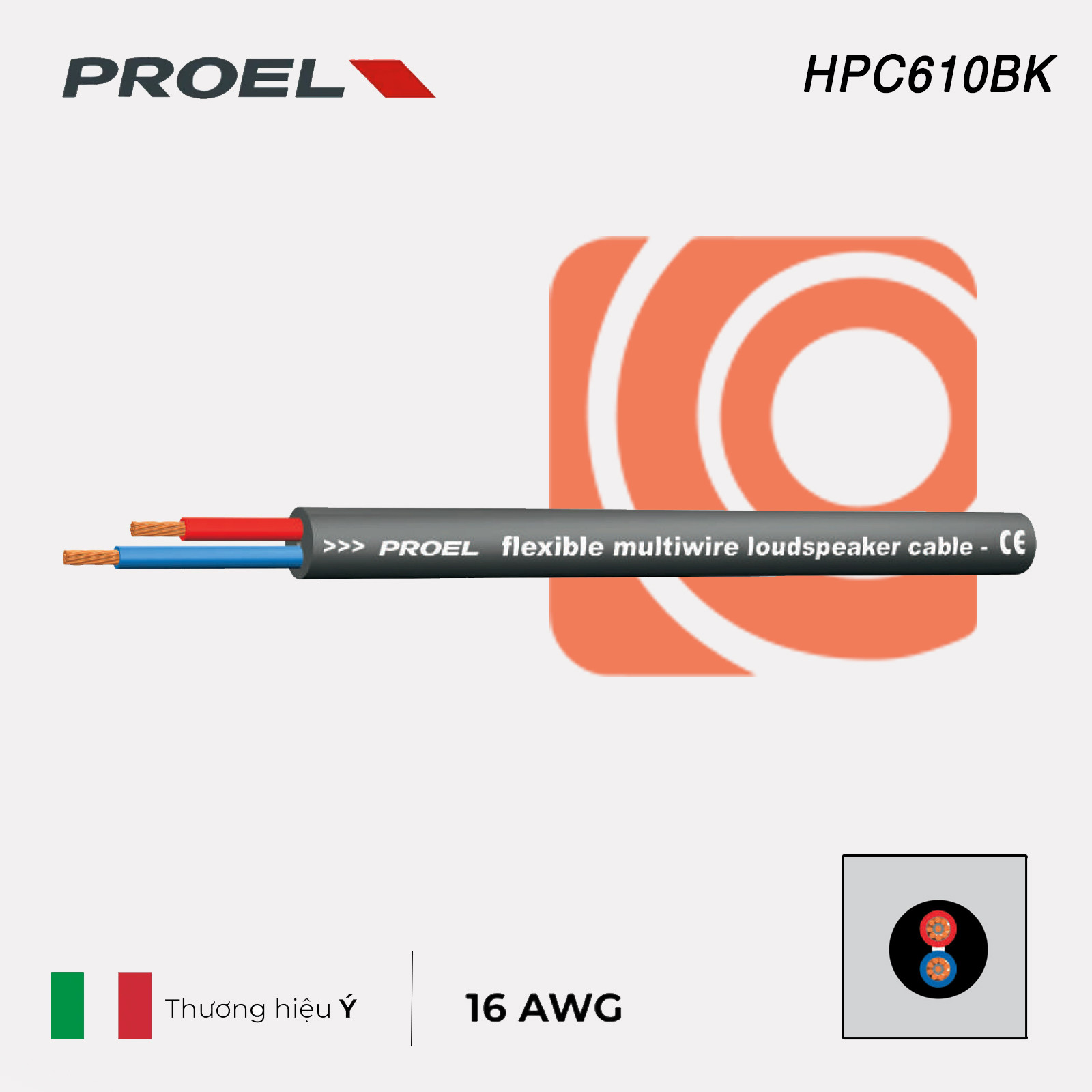

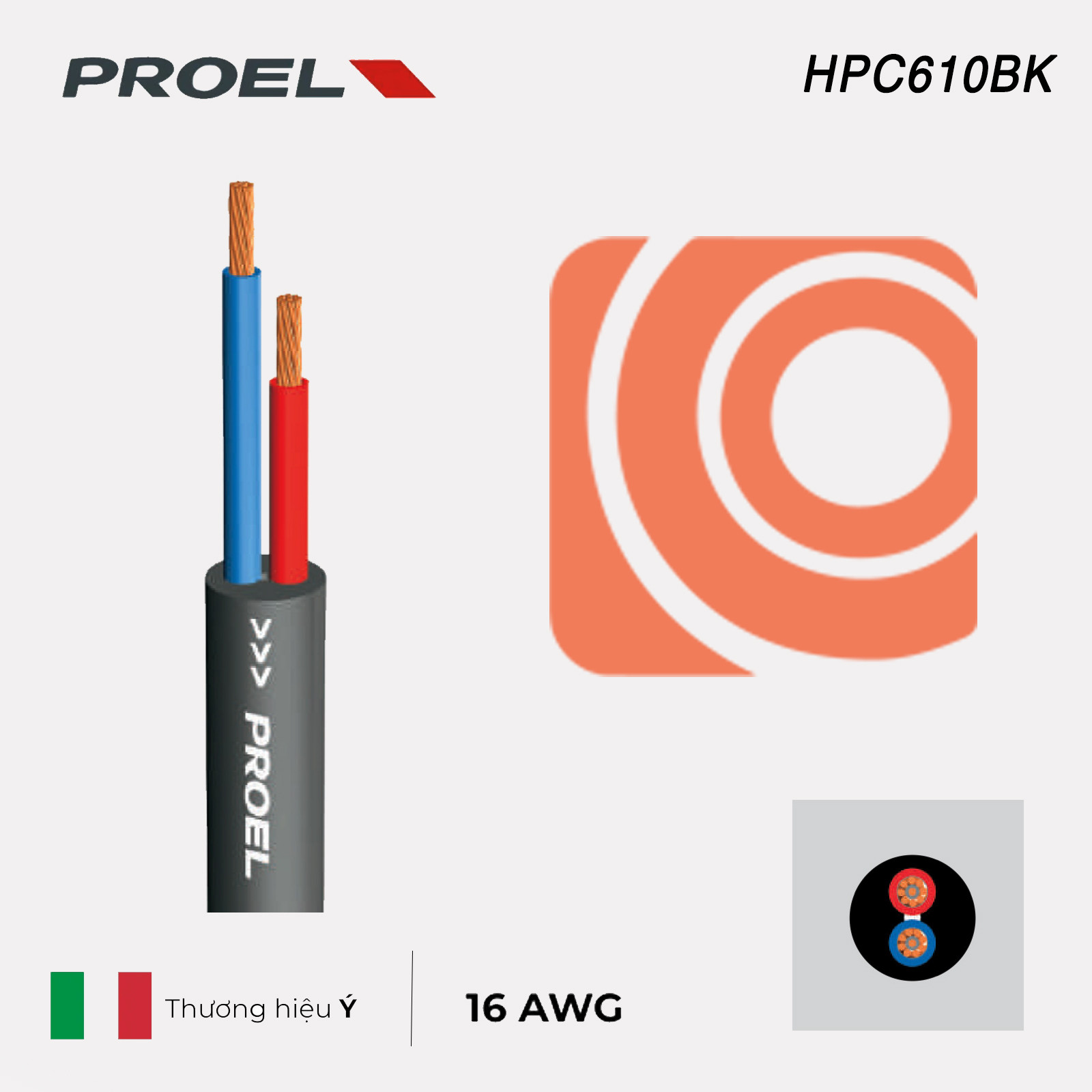

Cấu tạo 2 lõi, tiết diện 2 x 1,5 mm²

Proel HPC610BK là dây cáp loa hai lõi, trong đó mỗi lõi có tiết diện 1,5 mm². Cấu hình này thường được gọi là dây loa 2 x 1,5 mm², phù hợp để truyền tín hiệu công suất từ ampli hoặc cục đẩy đến loa thụ động.

Mỗi lõi dây của HPC610BK được tạo thành từ 30 sợi đồng có đường kính 0,25 mm. Việc sử dụng nhiều sợi đồng nhỏ thay vì một lõi đồng đặc giúp dây có độ mềm tốt hơn, thuận tiện khi uốn, đi dây qua góc hoặc cuộn lại sau khi sử dụng.

Hai lõi dẫn được xoắn với nhau theo các lớp đồng tâm ngắn. Cấu trúc này giúp hai lõi nằm ổn định bên trong lớp vỏ ngoài, đồng thời duy trì sự linh hoạt cần thiết cho dây cáp loa chuyên dụng.

Ruột dẫn bằng đồng trần OFC

Dây dẫn của Proel HPC610BK được làm bằng đồng trần OFC. Đây là vật liệu thường được sử dụng trong các loại dây âm thanh chuyên nghiệp nhờ khả năng dẫn điện tốt và phù hợp với nhiệm vụ truyền tín hiệu công suất đến loa.

Đối với hệ thống loa thụ động như loa Electro Voice ZLX-12-G2, dây loa không chỉ truyền tín hiệu âm thanh mà còn phải dẫn dòng điện từ ampli đến củ loa. Vì vậy, vật liệu ruột dẫn và tiết diện dây là hai yếu tố cần được quan tâm khi thiết kế hệ thống.

Với tiết diện 1,5 mm² trên mỗi lõi và điện trở dây dẫn được hãng công bố ở mức 12 Ohm/km tại 20°C, HPC610BK phù hợp cho các tuyến kết nối loa có yêu cầu công suất và chiều dài hợp lý. Khi triển khai đường dây dài hoặc kết nối loa công suất lớn, người thiết kế nên tính toán thêm mức suy hao và cân nhắc tiết diện cáp lớn hơn nếu cần thiết.

Vỏ PVC siêu mềm, thuận tiện khi thi công

Một trong những đặc điểm đáng chú ý của HPC610BK là lớp vỏ ngoài bằng PVC siêu mềm, có độ cứng 60 Shore. Theo Proel, sự kết hợp giữa vỏ PVC và các lõi dẫn siêu linh hoạt giúp dây có khả năng cuộn tốt.

Đặc điểm này mang lại lợi ích rõ ràng trong quá trình sử dụng thực tế. Người thi công có thể dễ dàng định tuyến dây dọc theo chân tường, phía sau thiết bị, trong tủ máy hoặc tại khu vực sân khấu. Với các hệ thống âm thanh lưu động, dây cũng thuận tiện hơn khi cuộn, vận chuyển và triển khai lại.

Đường kính ngoài của cáp là khoảng 7 mm, tạo sự cân bằng giữa độ chắc chắn và tính linh hoạt. Vỏ màu đen giúp dây dễ sử dụng trong các không gian sân khấu, phòng họp, phòng thu hoặc công trình âm thanh mà không gây chú ý quá nhiều.

Bán kính uốn tối thiểu được nhà sản xuất quy định bằng 10 lần đường kính ngoài của cáp. Khi thi công, không nên bẻ gập dây quá sát hoặc tạo các góc gấp đột ngột vì có thể ảnh hưởng đến cấu trúc lõi dẫn và độ bền của lớp vỏ.

Proel HPC610BK dùng để làm gì?

Proel HPC610BK được thiết kế chủ yếu để kết nối ampli công suất với loa thụ động. Sản phẩm có thể được sử dụng trong nhiều hệ thống dây cáp cho công trình âm thanh khác nhau, từ lắp đặt cố định đến biểu diễn và sự kiện.

Kết nối ampli với loa thụ động

Ứng dụng cơ bản nhất của HPC610BK là truyền tín hiệu công suất từ ampli hoặc cục đẩy đến loa thụ động. Tùy theo loại thiết bị, dây có thể được đấu trực tiếp vào cọc loa, cầu đấu hoặc kết hợp với các đầu nối chuyên dụng.

Khi đấu dây, cần thống nhất màu lõi tương ứng với cực dương và cực âm trên toàn bộ hệ thống. Việc đấu sai cực tính giữa các loa có thể làm giảm hiệu quả tái tạo âm thanh, đặc biệt khi nhiều loa hoạt động cùng lúc trong một không gian.

Hệ thống tăng cường âm thanh

Theo tài liệu Proel, HPC610BK phù hợp với các hệ thống tăng cường âm thanh. Đây có thể là hệ thống âm thanh tại phòng họp, hội trường nhỏ, phòng học, nhà hàng, quán cà phê, cửa hàng hoặc các khu vực tổ chức sự kiện.

Với cấu tạo mềm và dễ cuộn, dây cũng có thể được sử dụng trong các bộ âm thanh thường xuyên phải lắp đặt và tháo dỡ. Tuy nhiên, tiết diện dây cần được lựa chọn theo chiều dài tuyến cáp, trở kháng của loa và công suất thực tế của hệ thống.

Hệ thống loa phân tán

HPC610BK còn được Proel định hướng cho các hệ thống loa phân tán. Trong mô hình này, nhiều loa được bố trí tại các khu vực khác nhau nhằm cung cấp âm thanh đồng đều trên một không gian rộng.

Khi sử dụng cho hệ thống loa phân tán hoặc âm thanh thông báo, đơn vị thiết kế cần kiểm tra phương thức đấu nối, điện áp đường loa và yêu cầu kỹ thuật của công trình. Catalogue của HPC610BK mô tả đây là cáp loa mềm chuyên dụng nhưng không công bố sản phẩm là cáp chống cháy hoặc cáp duy trì mạch. Do đó, với những công trình có yêu cầu đặc biệt về phòng cháy, cần lựa chọn loại cáp đáp ứng đúng tiêu chuẩn được quy định.

Phòng thu và không gian kỹ thuật âm thanh

Hãng cũng liệt kê phòng thu là một trong những môi trường ứng dụng của dòng cáp này. HPC610BK có thể được dùng cho các tuyến kết nối loa thụ động trong phòng thu, phòng điều khiển hoặc khu vực kỹ thuật.

Cấu trúc mềm giúp dây dễ bố trí phía sau bàn thiết bị, giá máy và hệ thống loa. Màu sắc của hai lõi cách điện cũng hỗ trợ kỹ thuật viên phân biệt cực tính trong quá trình đấu nối và bảo trì.

Lựa chọn dây loa 2 x 1,5 mm² như thế nào?

Dây loa 2 x 1,5 mm² là lựa chọn phổ biến cho nhiều hệ thống âm thanh công suất vừa và các tuyến dây không quá dài. Tuy nhiên, không nên lựa chọn cáp chỉ dựa trên tên gọi hoặc công suất ghi trên loa.

Các yếu tố cần xem xét gồm:

• Chiều dài từ ampli đến loa.
• Trở kháng của loa.
• Công suất ampli cung cấp cho từng đường loa.
• Số lượng loa được kết nối trên cùng một tuyến.
• Mức suy hao chấp nhận được.
• Điều kiện lắp đặt cố định hay lưu động.

Khi đường dây dài hơn, điện trở của cáp tăng lên và có thể gây suy hao công suất. Trong trường hợp đó, dây 2 x 2,5 mm² hoặc 2 x 4 mm² có thể phù hợp hơn. Cùng dòng sản phẩm với HPC610BK, Proel còn cung cấp các phiên bản HPC620BK tiết diện 2,5 mm² và HPC624BK tiết diện 4 mm² để đáp ứng những yêu cầu kết nối khác nhau.

Lưu ý khi đấu nối và sử dụng HPC610BK

Trước khi đấu dây, cần tắt ampli và các thiết bị công suất để bảo đảm an toàn. Phần vỏ cách điện chỉ nên được tuốt vừa đủ, tránh làm đứt hoặc giảm số lượng sợi đồng trong lõi.

Các sợi đồng sau khi tuốt nên được xoắn gọn trước khi đưa vào đầu nối. Không để sợi đồng thừa chạm sang cực còn lại vì có thể gây chập đầu ra ampli. Khi sử dụng đầu Speakon, cọc loa hoặc terminal, cần bảo đảm dây được siết chắc nhưng không làm biến dạng lõi dẫn.

Trong quá trình đi dây, nên tránh kéo căng, đè vật nặng hoặc bẻ dây tại góc quá hẹp. Theo thông số của hãng, HPC610BK có thể làm việc trong dải nhiệt độ từ -20°C đến +70°C, nhưng điều này không đồng nghĩa với việc sản phẩm có thể sử dụng ngoài trời lâu dài mà không cần biện pháp bảo vệ.

Đối với hệ thống có nhiều tuyến loa, nên đánh dấu hai đầu dây để thuận tiện cho việc kiểm tra, vận hành và bảo trì sau này.

Dây cáp loa Proel HPC610BK phù hợp với ai?

Proel HPC610BK phù hợp với đơn vị thi công âm thanh, kỹ thuật viên sân khấu, phòng thu, nhà tích hợp hệ thống và người dùng cần một loại dây loa mềm 2 lõi cho các kết nối loa thụ động.

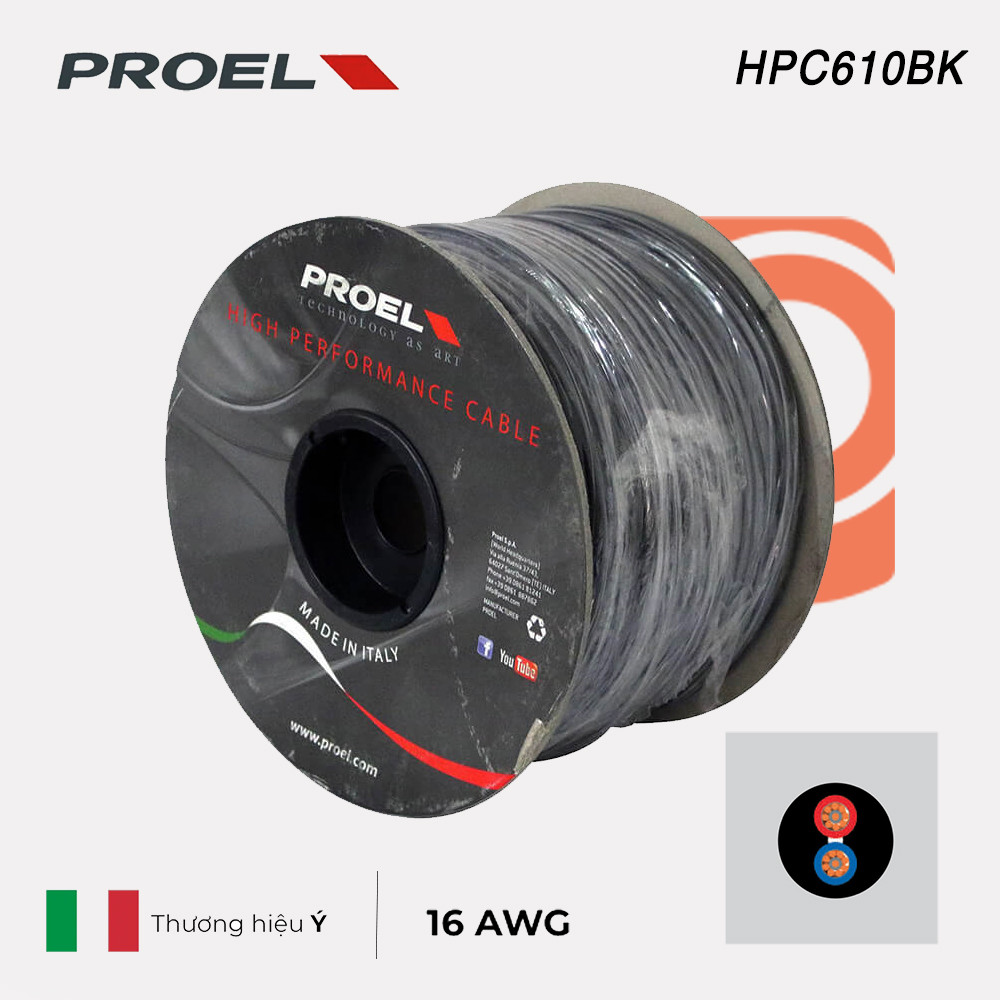

Sản phẩm đáp ứng tốt những nhu cầu cần dây dễ thao tác, dễ cuộn và có cấu tạo ruột dẫn đồng OFC. Quy cách tiêu chuẩn của hãng gồm cuộn 100 m; ngoài ra còn có phiên bản cuộn gỗ 300 m mang mã HPC610BKR300, phù hợp với các dự án cần số lượng dây lớn.

Khi lựa chọn HPC610BK, người dùng nên đối chiếu tiết diện 2 x 1,5 mm² với chiều dài tuyến dây và công suất hệ thống. Việc tính toán đúng ngay từ đầu sẽ giúp hạn chế suy hao, bảo đảm khả năng vận hành ổn định và tối ưu chi phí vật tư cho công trình.
