TOA VX-3100PS-AS : Bộ cấp nguồn DC 1200W cho hệ VX-3000

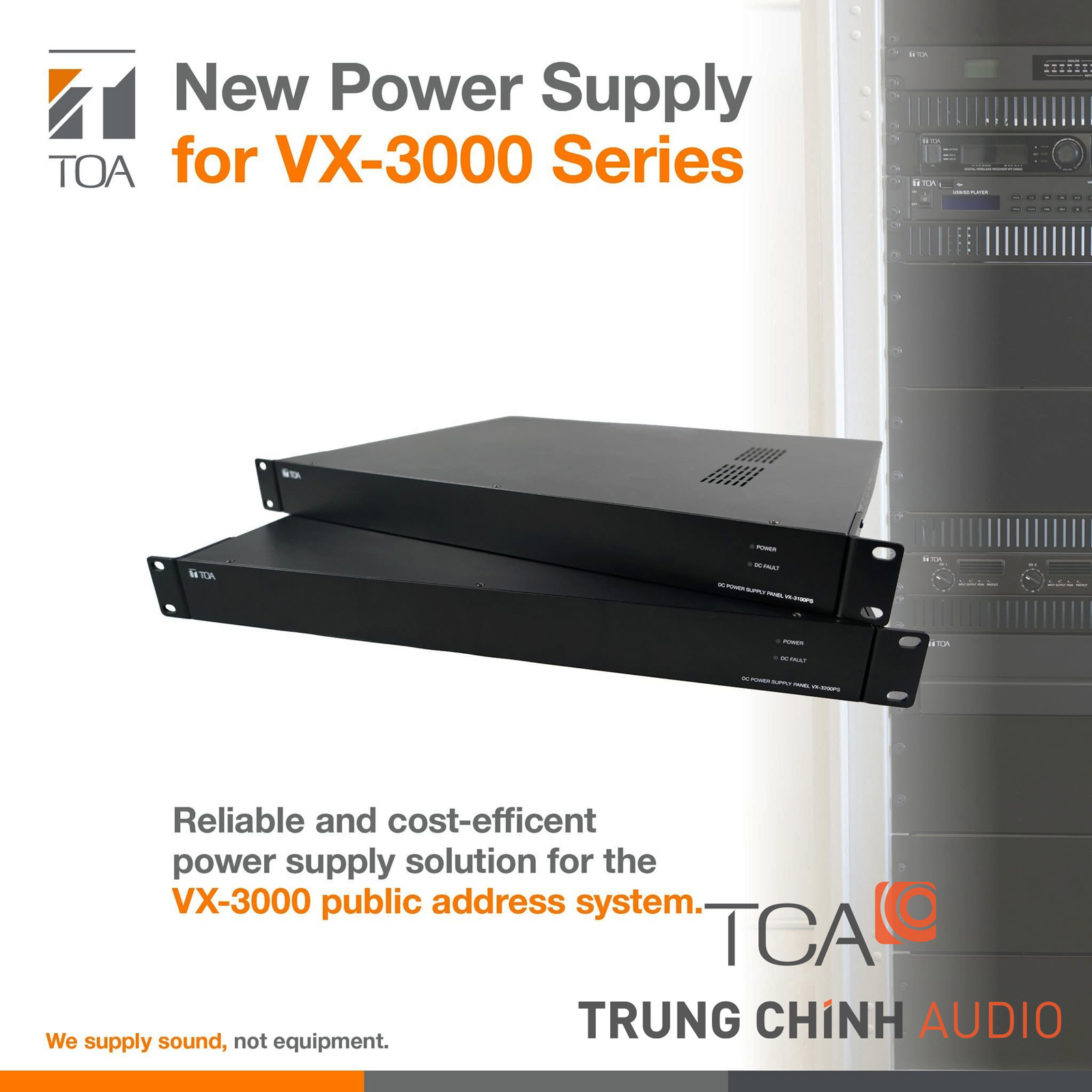

Bộ cấp nguồn DC 1200W TOA VX-3100PS-AS cho hệ thống TOA VX-3000

TOA VX-3100PS-AS là bộ cấp nguồn DC chuyên dụng được thiết kế để sử dụng trong hệ thống âm thanh thông báo và sơ tán bằng giọng nói TOA VX-3000. Thiết bị tiếp nhận nguồn điện xoay chiều 220 – 240V AC, sau đó cung cấp nguồn DC ổn định cho các bộ khuếch đại công suất và thiết bị liên quan trong hệ thống.

Với tổng công suất đầu ra DC định mức lên đến 1200W, VX-3100PS-AS phù hợp triển khai trong những hệ thống thông báo quy mô vừa, cần khả năng cấp nguồn tập trung, vận hành ổn định và bố trí gọn gàng trong tủ rack kỹ thuật. Sản phẩm hỗ trợ kết nối các bộ khuếch đại TOA VX-015DA, VX-030DA và VX-050DA, đáp ứng yêu cầu xây dựng hệ thống đồng bộ theo kiến trúc VX-3000.

VX-3000: Hướng dẫn lắp đặt, bố trí thiết bị, âm thanh và lưu ý khi thực hiện

Từ kinh nghiệm triển khai hệ thống âm thanh thông báo tại Trung Chính Audio, VX-3100PS-AS không chỉ là bộ nguồn phụ trợ mà còn là thành phần quan trọng giúp hệ thống VX-3000 duy trì khả năng cấp điện ổn định, kiểm soát trạng thái nguồn và hỗ trợ phát hiện sự cố trong quá trình vận hành.

Thiết kế và cấu tạo của TOA VX-3100PS-AS

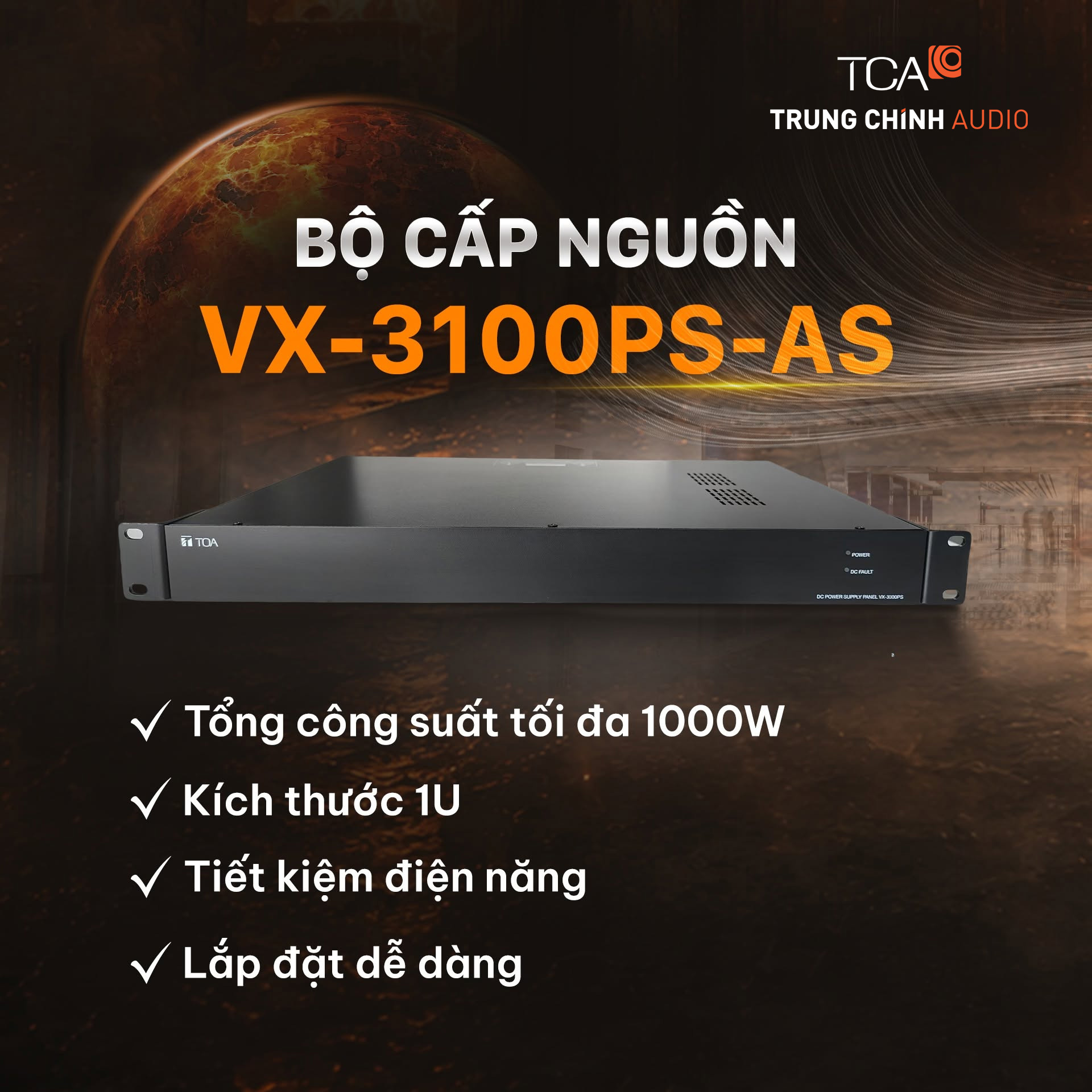

Thiết kế rack 1U nhỏ gọn, tối ưu không gian tủ kỹ thuật

TOA VX-3100PS-AS được thiết kế theo chuẩn rack 19 inch với chiều cao 1U, giúp thiết bị dễ dàng lắp đặt cùng bộ điều khiển, bộ khuếch đại và các thành phần khác của hệ thống TOA VX-3000. Kích thước tổng thể 482 × 44 × 345mm cho phép tối ưu không gian trong tủ rack, đặc biệt phù hợp với những phòng kỹ thuật cần bố trí nhiều thiết bị trên diện tích hạn chế.

Khung máy được chế tạo từ thép đã xử lý bề mặt và hoàn thiện bằng lớp sơn màu đen. Kết cấu chắc chắn giúp bảo vệ linh kiện bên trong, đồng thời tạo sự đồng bộ về thẩm mỹ với các thiết bị TOA VX-3000 khác khi lắp đặt thành hệ thống hoàn chỉnh.

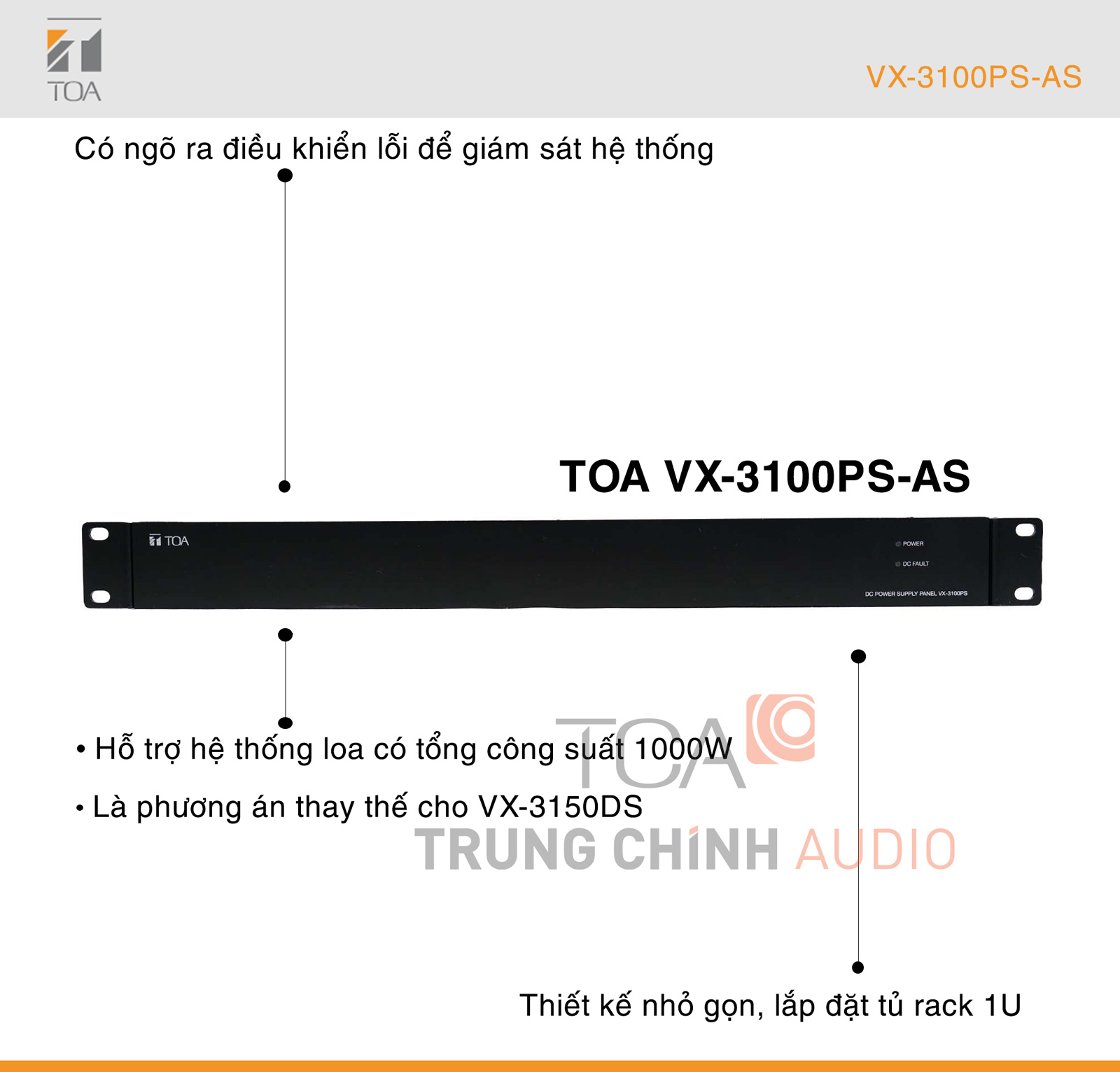

Mặt trước tối giản với đèn báo trạng thái trực quan

Mặt trước của VX-3100PS-AS được thiết kế đơn giản, tập trung vào khả năng theo dõi trạng thái hoạt động. Thiết bị trang bị đèn Power màu xanh lá để báo nguồn và đèn DC Fault màu vàng để cảnh báo sự cố nguồn DC.

Cách bố trí này giúp kỹ thuật viên dễ dàng kiểm tra nhanh tình trạng thiết bị ngay tại tủ rack mà không cần truy cập sâu vào hệ thống. Đây là đặc điểm hữu ích trong các công trình yêu cầu khả năng giám sát và xử lý sự cố nhanh chóng.

Hệ thống kết nối được bố trí tập trung ở mặt sau

Mặt sau của TOA VX-3100PS-AS tích hợp đầu vào nguồn AC, các cổng đầu ra nguồn DC, ngõ ra báo lỗi và hệ thống đầu nối dành cho thiết bị tương thích. Các đầu nối được bố trí rõ ràng, hỗ trợ quá trình thi công, đấu nối và bảo trì hệ thống.

Thiết bị cung cấp bốn đầu ra 31V DC, tối đa 2A cho mỗi đầu ra thông qua đầu vít M4, cùng một đầu ra phụ 31V DC, 2A sử dụng terminal tháo rời hai chân. Cấu trúc kết nối này giúp phân phối nguồn đến các thành phần trong hệ thống một cách khoa học và thuận tiện cho việc kiểm tra từng tuyến nguồn.

Công nghệ và tính năng nổi bật của TOA VX-3100PS-AS

Công suất đầu ra DC định mức 1200W

VX-3100PS-AS cung cấp tổng công suất đầu ra DC định mức lên đến 1200W, đáp ứng nhu cầu cấp nguồn cho các bộ khuếch đại công suất sử dụng trong hệ thống TOA VX-3000. Thiết bị có thể kết nối với các model khuếch đại VX-015DA, VX-030DA và VX-050DA.

Theo cấu hình do nhà sản xuất công bố, một bộ VX-3100PS-AS có thể hỗ trợ tối đa hai bộ khuếch đại VX-050DA hoặc cấp nguồn cho cụm thiết bị có tổng công suất dưới 1000W. Khi thiết kế hệ thống, Trung Chính Audio sẽ căn cứ vào số lượng bộ khuếch đại, công suất tải thực tế và yêu cầu dự phòng để lựa chọn số lượng bộ nguồn phù hợp.

Cấp nguồn DC tập trung cho hệ thống TOA VX-3000

Việc sử dụng bộ nguồn riêng giúp hệ thống VX-3000 tổ chức nguồn điện theo kiến trúc tập trung, thuận tiện hơn trong quá trình quản lý và bảo trì. VX-3100PS-AS chuyển đổi nguồn điện 220 – 240V AC thành nguồn DC phù hợp để cấp cho các thiết bị trong hệ thống.

Giải pháp cấp nguồn tập trung giúp giảm số lượng bộ nguồn rời, tối ưu dây dẫn trong tủ rack và tạo sự đồng bộ giữa các thành phần. Đây là yếu tố quan trọng đối với những hệ thống âm thanh thông báo cần hoạt động liên tục và có cấu trúc kỹ thuật rõ ràng.

Tích hợp ngõ ra cảnh báo lỗi nguồn

TOA VX-3100PS-AS được trang bị ngõ ra Fault Output dạng tiếp điểm relay không điện áp, thường mở và cách ly điện. Ngõ ra này cho phép truyền tín hiệu cảnh báo khi thiết bị phát hiện bất thường liên quan đến nguồn DC.

Tín hiệu báo lỗi có thể được sử dụng để kết nối với hệ thống giám sát hoặc thiết bị điều khiển phù hợp. Nhờ đó, bộ phận kỹ thuật có thể chủ động nhận biết tình trạng nguồn và đưa ra phương án kiểm tra, xử lý kịp thời.

Hỗ trợ giám sát trạng thái tại chỗ

Bên cạnh ngõ ra cảnh báo lỗi, hai đèn báo trên mặt trước giúp người vận hành nhận biết trực tiếp trạng thái nguồn và sự cố DC. Sự kết hợp giữa cảnh báo trực quan tại tủ rack và ngõ ra giám sát bên ngoài giúp tăng tính chủ động trong công tác vận hành hệ thống.

Hoạt động ổn định trong môi trường phòng kỹ thuật

VX-3100PS-AS có dải nhiệt độ hoạt động từ 0°C đến +40°C và độ ẩm tương đối dưới 90%, không ngưng tụ. Các thông số này phù hợp với môi trường phòng máy, phòng điều khiển và tủ kỹ thuật trong các công trình dân dụng hoặc thương mại.

Để bảo đảm độ ổn định lâu dài, Trung Chính Audio khuyến nghị bố trí tủ rack tại khu vực khô ráo, có khả năng thông gió và duy trì khoảng cách phù hợp giữa các thiết bị sinh nhiệt.

Ứng dụng thực tế của bộ nguồn TOA VX-3100PS-AS

Hệ thống âm thanh thông báo công cộng

TOA VX-3100PS-AS được sử dụng làm bộ cấp nguồn cho hệ thống thông báo tại tòa nhà văn phòng, trung tâm thương mại, trường học, bệnh viện, nhà máy, khách sạn và khu phức hợp. Thiết bị hỗ trợ duy trì nguồn điện ổn định cho các bộ khuếch đại, từ đó phục vụ phát thông báo chung, hướng dẫn vận hành và truyền tải nội dung đến từng khu vực.

Hệ thống thông báo khẩn cấp và sơ tán bằng giọng nói

Trong hệ thống TOA VX-3000, VX-3100PS-AS có thể được bố trí tại tủ trung tâm hoặc tủ thiết bị theo từng khu vực để cấp nguồn cho các bộ khuếch đại công suất. Giải pháp này phù hợp với các công trình cần kết hợp phát nhạc nền, thông báo vận hành và phát nội dung hướng dẫn trong tình huống khẩn cấp.

Khả năng cảnh báo lỗi nguồn giúp bộ phận vận hành theo dõi tình trạng thiết bị và giảm nguy cơ hệ thống mất khả năng hoạt động mà không được phát hiện.

Các hệ thống TOA VX-3000 quy mô vừa

Với công suất đầu ra DC 1200W và khả năng kết nối tối đa hai bộ VX-050DA, VX-3100PS-AS phù hợp với các hệ thống có quy mô vừa hoặc các cụm khuếch đại được phân chia theo từng tầng, từng khu vực chức năng.

Đối với công trình lớn hơn, nhiều bộ VX-3100PS-AS có thể được bố trí theo cấu hình thiết kế nhằm phân bổ tải hợp lý, tăng tính linh hoạt và thuận tiện cho việc mở rộng hệ thống sau này.

Tư vấn triển khai TOA VX-3100PS-AS tại Trung Chính Audio

Khi lựa chọn bộ nguồn cho hệ thống TOA VX-3000, không nên chỉ căn cứ vào công suất danh định của thiết bị. Kỹ thuật viên cần tính toán tổng công suất của các bộ khuếch đại, số lượng vùng loa, mức tải thực tế, phương án dự phòng và cấu trúc phân phối nguồn trong tủ rack.

Tại Trung Chính Audio, chúng tôi tiếp cận VX-3100PS-AS như một phần trong cấu hình tổng thể của hệ thống, thay vì lựa chọn riêng lẻ. Đội ngũ kỹ thuật sẽ khảo sát yêu cầu công trình, xác định số lượng bộ khuếch đại cần sử dụng, tính toán tải nguồn và đề xuất cấu hình VX-3000 phù hợp với quy mô vận hành.

Việc lựa chọn đúng số lượng bộ nguồn ngay từ giai đoạn thiết kế giúp hệ thống vận hành ổn định, tủ thiết bị được bố trí khoa học và tạo điều kiện thuận lợi cho công tác kiểm tra, bảo trì hoặc mở rộng trong tương lai.

Tham khảo đầy đủ thiết bị trong hệ thống TOA VX-3000

TOA VX-3100PS-AS là một thành phần trong giải pháp âm thanh thông báo và sơ tán bằng giọng nói TOA VX-3000. Để xây dựng hệ thống đồng bộ, thiết bị cần được lựa chọn phù hợp với bộ điều khiển, bộ khuếch đại công suất, bộ nguồn, micro thông báo và cấu hình vùng loa của từng công trình.
