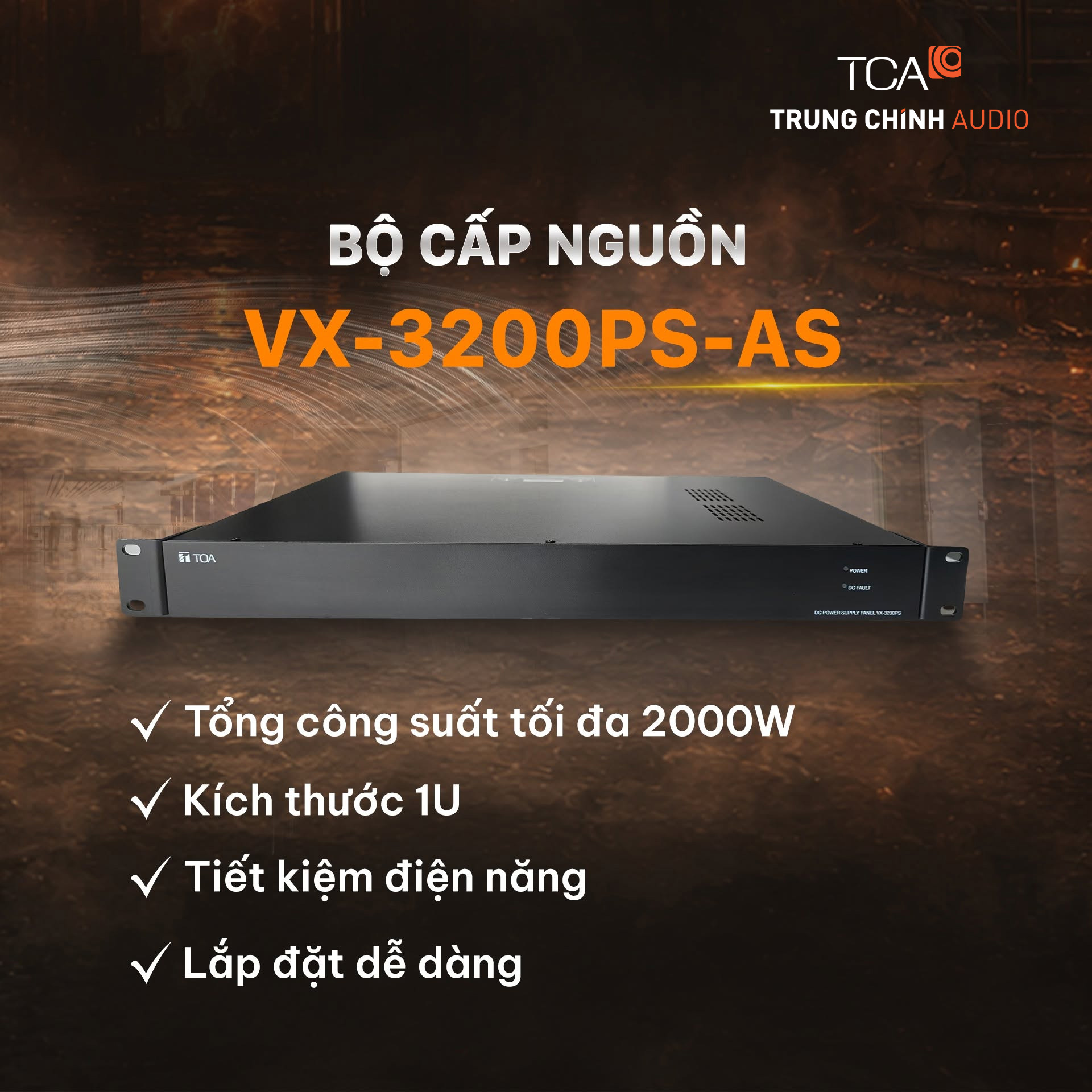

TOA VX-3200PS-AS : Bộ cấp nguồn DC 2400W cho hệ VX-3000

TOA VX-3200PS-AS – Bộ cấp nguồn DC 2400W cho hệ thống VX-3000

TOA VX-3200PS-AS là bộ cấp nguồn DC công suất lớn dành riêng cho hệ thống âm thanh thông báo và sơ tán bằng giọng nói TOA VX-3000. Thiết bị cung cấp tổng công suất đầu ra DC định mức lên đến 2400W, đáp ứng nhu cầu cấp điện cho nhiều bộ khuếch đại công suất trong cùng một tủ thiết bị.

VX-3200PS-AS được phát triển cho những cấu hình TOA VX-3000 có quy mô lớn hơn, mật độ khuếch đại cao hoặc cần phân phối nguồn tập trung theo từng khu vực. Thiết bị tương thích với các bộ khuếch đại TOA VX-015DA, VX-030DA và VX-050DA, hỗ trợ xây dựng hệ thống đồng bộ từ khâu điều khiển, khuếch đại đến giám sát nguồn điện.

Dưới góc nhìn triển khai của Trung Chính Audio, VX-3200PS-AS là lựa chọn phù hợp khi công trình cần tối ưu số lượng thiết bị nguồn trong tủ rack nhưng vẫn phải duy trì công suất cấp điện lớn, khả năng theo dõi trạng thái rõ ràng và cấu trúc đấu nối thuận tiện cho bảo trì.

Vai trò của TOA VX-3200PS-AS trong hệ thống VX-3000

Trong một hệ thống TOA VX-3000, các bộ khuếch đại công suất đảm nhiệm việc đưa tín hiệu âm thanh đến từng vùng loa. Để những bộ khuếch đại này hoạt động ổn định, hệ thống cần một nguồn DC có công suất phù hợp và được phân phối theo đúng cấu hình kỹ thuật.

TOA VX-3200PS-AS tiếp nhận nguồn điện 220 – 240V AC, 50/60Hz và tạo ra nguồn DC phục vụ các thiết bị khuếch đại tương thích. Với tổng công suất đầu ra 2400W, bộ nguồn có thể đáp ứng tối đa bốn bộ khuếch đại VX-050DA hoặc một nhóm thiết bị có tổng công suất nhỏ hơn 2000W.

Việc sử dụng bộ nguồn công suất lớn giúp đơn giản hóa cấu trúc cấp điện trong tủ rack, giảm số lượng bộ nguồn riêng lẻ và tạo điều kiện thuận lợi để kỹ thuật viên kiểm tra toàn bộ cụm khuếch đại tại một vị trí tập trung.

Thiết kế phần cứng tối ưu cho tủ rack kỹ thuật

Khung máy 1U phù hợp hệ thống có mật độ thiết bị cao

Mặc dù sở hữu công suất đầu ra DC lên đến 2400W, VX-3200PS-AS vẫn được thiết kế với chiều cao chỉ 1U. Kích thước 482 × 44 × 345mm giúp thiết bị lắp vừa tủ rack 19 inch tiêu chuẩn và không chiếm nhiều không gian theo chiều cao.

Thiết kế này đặc biệt hữu ích tại các trung tâm điều khiển hoặc phòng kỹ thuật có nhiều bộ khuếch đại, bộ điều khiển và thiết bị giám sát cần lắp chung trong một tủ. Kỹ thuật viên có thể tăng mật độ thiết bị mà vẫn giữ được cấu trúc tủ rack gọn gàng.

Vỏ thép bền chắc, đồng bộ với dòng TOA VX-3000

Phần vỏ của VX-3200PS-AS được chế tạo từ thép xử lý bề mặt và sơn hoàn thiện màu đen. Kết cấu kim loại giúp bảo vệ hệ thống linh kiện nguồn bên trong, đồng thời duy trì sự đồng bộ về hình thức với các thiết bị khác thuộc dòng VX-3000.

Trọng lượng 7,51kg tạo độ chắc chắn khi lắp cố định trên thanh rack. Khi triển khai thực tế, Trung Chính Audio khuyến nghị sử dụng hệ thống tủ có khả năng chịu tải phù hợp, bố trí thông gió tốt và quản lý dây nguồn riêng biệt với dây tín hiệu.

Mặt trước thuận tiện quan sát trạng thái vận hành

TOA bố trí hai đèn báo cơ bản ở mặt trước thiết bị gồm đèn Power màu xanh lá và đèn DC Fault màu vàng. Người vận hành có thể nhận biết nhanh thiết bị đang được cấp nguồn hay đang xuất hiện lỗi liên quan đến đầu ra DC.

Giao diện mặt trước tối giản giúp hạn chế thao tác không cần thiết. Đây là một ưu điểm trong những hệ thống âm thanh thông báo vận hành tập trung, nơi việc kiểm tra thiết bị thường được thực hiện trực tiếp tại tủ máy.

Khả năng cấp nguồn và phân phối điện DC

Tổng công suất đầu ra định mức 2400W

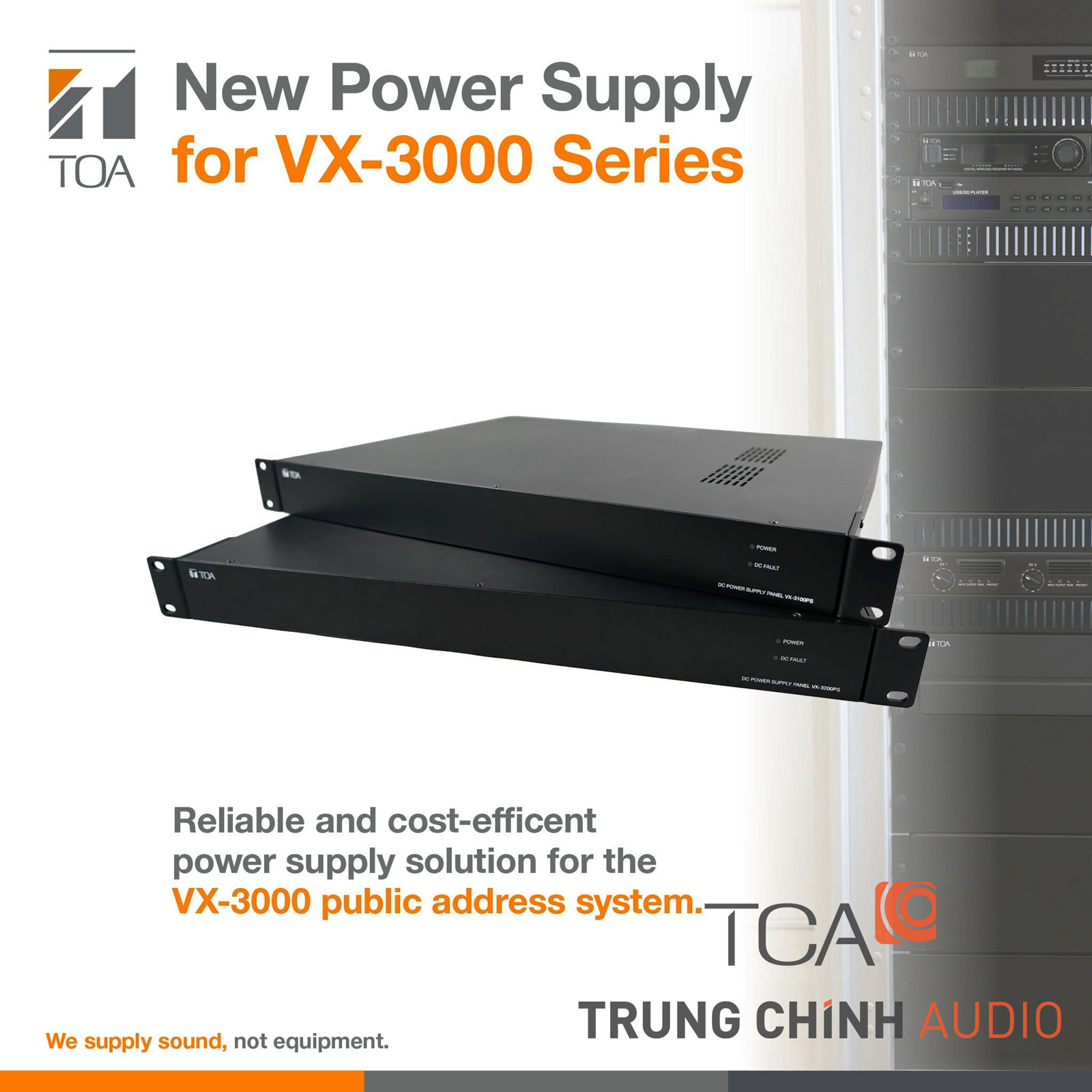

Điểm nổi bật nhất của VX-3200PS-AS là khả năng cung cấp 2400W tổng công suất đầu ra DC. Công suất lớn cho phép thiết bị phục vụ các cấu hình khuếch đại có tải cao hơn so với bộ nguồn VX-3100PS-AS 1200W.

Mức công suất này phù hợp cho công trình có nhiều vùng loa, nhiều nhánh khuếch đại hoặc cần phân chia tín hiệu thông báo đến các khu vực rộng. Tuy nhiên, số lượng thiết bị thực tế vẫn cần được xác định dựa trên tổng công suất khuếch đại, chế độ vận hành và phương án dự phòng của từng dự án.

Bốn đầu ra 31V DC dòng lớn

VX-3200PS-AS trang bị 4 đầu ra 31V DC, tối đa 25A trên mỗi đầu ra. Các đầu ra sử dụng đầu nối vít M4, hỗ trợ đấu dây chắc chắn cho các tuyến nguồn có dòng điện lớn.

Việc chia nguồn thành nhiều đầu ra riêng biệt giúp kỹ thuật viên tổ chức cấp điện theo từng bộ khuếch đại hoặc từng cụm thiết bị. Cách bố trí này cũng giúp quá trình kiểm tra, thay thế và xử lý sự cố trở nên rõ ràng hơn so với việc tập trung toàn bộ tải trên một đầu nối duy nhất.

Đầu ra DC phụ trợ 31V, 2A

Ngoài các đầu ra công suất lớn, thiết bị còn có một đầu ra 31V DC, tối đa 2A qua đầu nối terminal tháo rời hai chân. Đầu ra phụ trợ này hỗ trợ cấp nguồn cho thành phần phù hợp trong cấu hình VX-3000 theo yêu cầu thiết kế.

Tính năng giám sát và cảnh báo lỗi nguồn

Ngõ ra Fault Output dạng tiếp điểm relay

TOA VX-3200PS-AS được tích hợp ngõ ra báo lỗi dạng tiếp điểm thường mở, không điện áp và cách ly điện. Ngõ ra này có dòng điều khiển 10mA, điện áp chịu đựng 28V DC và sử dụng terminal tháo rời hai chân.

Khi được đấu nối vào hệ thống giám sát tương thích, tín hiệu Fault Output hỗ trợ truyền thông tin về tình trạng bất thường của bộ nguồn. Nhờ đó, đơn vị vận hành có thể chủ động kiểm tra thiết bị thay vì chỉ phát hiện sự cố khi hệ thống khuếch đại đã bị ảnh hưởng.

Kết hợp cảnh báo trực tiếp và giám sát từ hệ thống

VX-3200PS-AS cung cấp hai lớp nhận biết trạng thái: đèn cảnh báo ngay trên mặt máy và tiếp điểm báo lỗi dành cho hệ thống giám sát. Cách tiếp cận này phù hợp với các công trình có phòng điều khiển riêng, đồng thời vẫn cho phép kỹ thuật viên kiểm tra trực quan khi thao tác tại tủ rack.

Khả năng phối ghép với bộ khuếch đại TOA VX-3000

Bộ nguồn tương thích với các model khuếch đại kỹ thuật số TOA VX-015DA, VX-030DA và VX-050DA. Theo cấu hình của nhà sản xuất, VX-3200PS-AS có thể kết nối tối đa bốn bộ VX-050DA hoặc cấp nguồn cho hệ thống có tổng công suất dưới 2000W.

Khả năng hỗ trợ nhiều bộ khuếch đại trên một thiết bị nguồn giúp VX-3200PS-AS phù hợp với các tủ máy trung tâm, nơi nhiều đường loa và vùng thông báo được tập trung xử lý. Đây cũng là giải pháp giúp giảm số lượng dây cấp điện AC riêng lẻ và tổ chức nguồn DC khoa học hơn.

Tại Trung Chính Audio, số lượng bộ khuếch đại kết nối sẽ được tính toán dựa trên công suất tải thực tế chứ không chỉ dựa vào số thiết bị tối đa. Kỹ sư cần xem xét đồng thời tổng công suất loa, hệ số dự phòng, yêu cầu vận hành liên tục và phương án mở rộng trong tương lai.

Điều kiện vận hành và yêu cầu lắp đặt

TOA VX-3200PS-AS hoạt động trong dải nhiệt độ từ 0°C đến +40°C, độ ẩm tương đối dưới 90% và không ngưng tụ. Thiết bị phù hợp để lắp trong phòng máy, trung tâm điều khiển hoặc tủ kỹ thuật có điều kiện môi trường được kiểm soát.

Do đây là bộ nguồn công suất lớn, việc lắp đặt cần bảo đảm tủ rack có khả năng thông gió, dây nguồn được lựa chọn đúng tiết diện và các đầu nối được siết chắc chắn. Không nên bố trí thiết bị tại vị trí ẩm ướt, nhiều bụi hoặc gần nguồn nhiệt ảnh hưởng đến khả năng tản nhiệt.

Trung Chính Audio cũng khuyến nghị kỹ thuật viên quản lý dây AC, dây DC và dây tín hiệu thành các tuyến riêng, sử dụng nhãn nhận diện đầy đủ để thuận tiện cho kiểm tra và bảo trì sau này.

Ứng dụng thực tế của bộ nguồn TOA VX-3200PS-AS

Hệ thống thông báo tại công trình quy mô lớn

VX-3200PS-AS phù hợp sử dụng trong hệ thống thông báo tại trung tâm thương mại, bệnh viện, trường học, khu công nghiệp, sân bay, nhà ga, tòa nhà cao tầng và các tổ hợp công cộng. Công suất đầu ra lớn giúp thiết bị phục vụ nhiều bộ khuếch đại và nhiều vùng loa trong cùng một hệ thống.

Giải pháp sơ tán bằng giọng nói TOA VX-3000

Trong cấu hình sơ tán bằng giọng nói, bộ nguồn cung cấp điện DC cho các bộ khuếch đại đảm nhiệm phát thông báo khẩn cấp đến từng khu vực. Tính năng cảnh báo lỗi hỗ trợ người vận hành theo dõi tình trạng nguồn và phát hiện bất thường sớm hơn.

Tủ thiết bị trung tâm và tủ phân vùng

VX-3200PS-AS có thể được bố trí tại tủ rack trung tâm hoặc tại các tủ thiết bị theo từng khu vực của công trình. Tùy vào kiến trúc hệ thống, kỹ sư có thể sử dụng một hoặc nhiều bộ nguồn để phân bổ tải, rút ngắn tuyến dây và tạo tính độc lập giữa các cụm khuếch đại.

Công trình cần khả năng mở rộng hệ thống

Với công suất 2400W, thiết bị mang lại dư địa phù hợp cho những hệ thống có kế hoạch bổ sung vùng loa hoặc tăng số lượng bộ khuếch đại trong tương lai. Tuy nhiên, phần công suất dự phòng cần được xác định ngay từ giai đoạn thiết kế để tránh lựa chọn dư thừa hoặc vượt quá khả năng cấp nguồn.

Trung Chính Audio tư vấn cấu hình TOA VX-3200PS-AS theo từng dự án

Việc lựa chọn VX-3200PS-AS cần được đặt trong tổng thể hệ thống TOA VX-3000, bao gồm số lượng bộ khuếch đại, công suất từng vùng loa, yêu cầu dự phòng, phương án giám sát và vị trí lắp đặt tủ thiết bị.

Với kinh nghiệm tư vấn và triển khai hệ thống âm thanh thông báo, Trung Chính Audio hỗ trợ khách hàng khảo sát công trình, lập sơ đồ nguyên lý, phân chia vùng loa, tính tải khuếch đại và lựa chọn số lượng bộ nguồn phù hợp. Mục tiêu là bảo đảm hệ thống vận hành ổn định, dễ bảo trì và có khả năng mở rộng khi nhu cầu sử dụng thay đổi.

Đối với các dự án sử dụng nhiều bộ VX-015DA, VX-030DA hoặc VX-050DA, đội ngũ kỹ thuật sẽ cân đối giữa VX-3200PS-AS và các phương án cấp nguồn khác trong dòng VX-3000 để tối ưu không gian tủ rack, chi phí đầu tư và mức dự phòng cần thiết.
