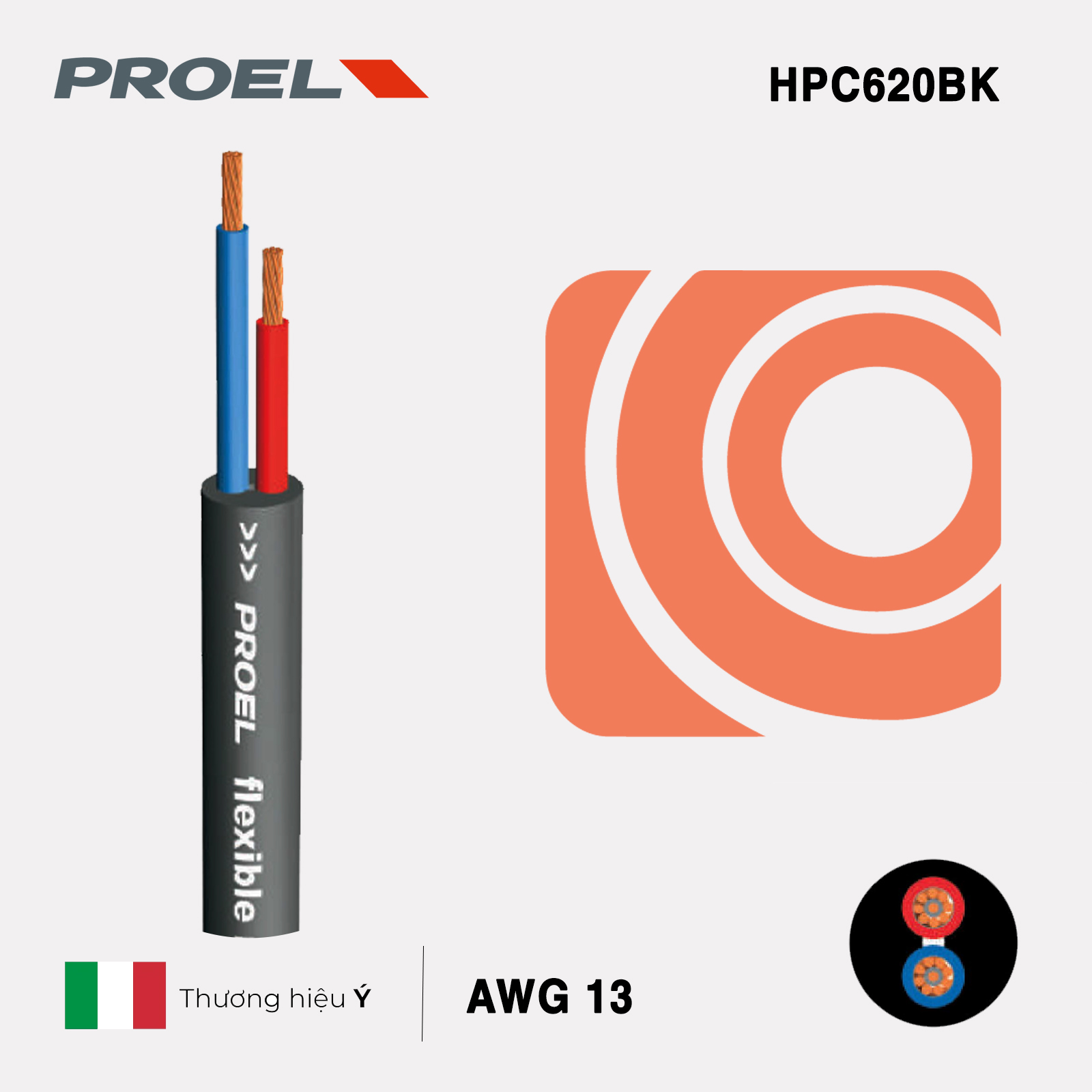

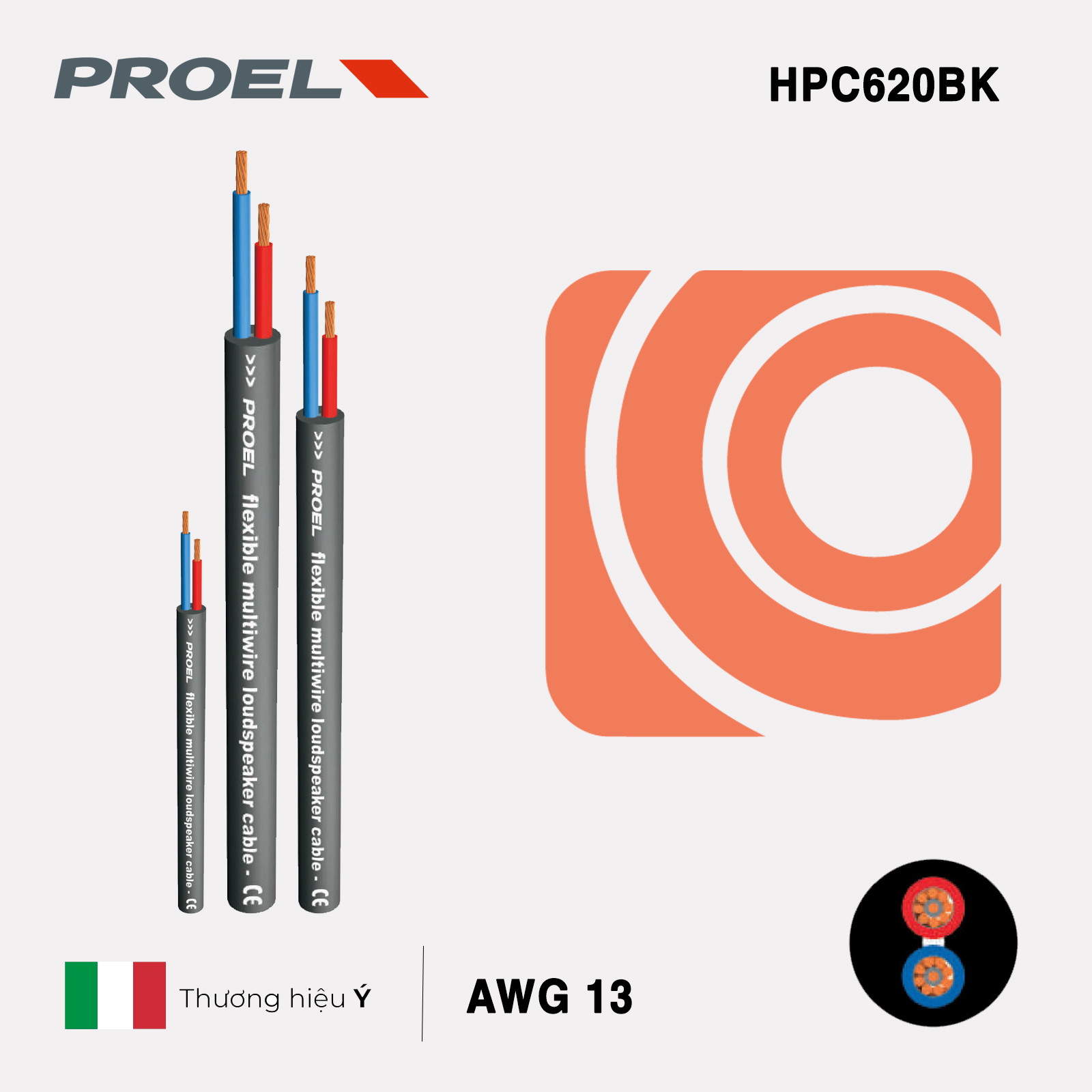

Proel HPC620BK là dây cáp loa 2 lõi, tiết diện 2 x 2,5mm², được thiết kế để kết nối ampli công suất với loa passive trong các hệ thống âm thanh chuyên nghiệp. Sản phẩm sử dụng dây dẫn bằng đồng trần OFC, cấu trúc hai lõi xoắn và lớp vỏ PVC siêu mềm, phù hợp cho cả lắp đặt cố định lẫn các hệ thống thường xuyên triển khai, thu hồi dây.
HPC620BK hướng đến những tuyến kết nối cần tiết diện lớn hơn nhằm hạn chế điện trở và suy hao trên đường truyền. Đây là lựa chọn đáng cân nhắc cho loa thụ động công suất vừa và lớn, đường dây có chiều dài tương đối hoặc hệ thống âm thanh sân khấu, hội trường và phòng thu. Để tìm hiểu về dây loa tiết diện 1,5mm2, quý khách hàng có thể tham khảo Proel HPC610BK .
Tiết diện 2 x 2,5mm² phù hợp với loa passive
Proel HPC620BK gồm hai lõi dẫn, mỗi lõi có tiết diện 2,5mm², tương đương chuẩn 13 AWG. Hai lõi đảm nhiệm việc truyền tín hiệu công suất từ đầu ra của ampli hoặc cục đẩy đến loa hội trường passive.
Tiết diện dây là yếu tố quan trọng trong hệ thống loa passive. Khi khoảng cách từ ampli đến loa tăng lên, điện trở của đường dây cũng tăng theo, gây ra một phần suy hao công suất. Việc sử dụng dây 2,5mm² giúp giảm điện trở so với loại dây có tiết diện nhỏ hơn, phù hợp hơn với các tuyến loa dài hoặc thiết bị có nhu cầu công suất cao.
Theo catalogue của Proel, HPC620BK có điện trở dây dẫn 7,4 Ohm/km tại 20°C. Thông số này cho thấy sản phẩm được định hướng cho nhiệm vụ truyền tín hiệu công suất trong các hệ thống tăng cường âm thanh và kết nối loa thụ động.
Dây dẫn đồng OFC cấu tạo từ nhiều sợi nhỏ
Mỗi lõi của HPC620BK được cấu tạo từ 48 sợi đồng có đường kính 0,25mm. Cách kết hợp nhiều sợi đồng nhỏ giúp dây giữ được độ mềm cần thiết dù có tiết diện 2,5mm².
Ruột dẫn bằng đồng trần OFC phù hợp với yêu cầu dẫn điện trong dây loa chuyên dụng. Khi được lựa chọn đúng theo chiều dài tuyến cáp và tải loa, dây giúp truyền năng lượng từ ampli đến loa ổn định, đồng thời hạn chế tổn hao không cần thiết trên đường kết nối.
Hai lõi dẫn được xoắn với nhau theo các lớp đồng tâm ngắn. Cấu trúc này giúp lõi dây nằm ổn định bên trong vỏ cáp và hỗ trợ khả năng cuộn, uốn trong quá trình thi công.
Vỏ PVC siêu mềm, dễ triển khai và thu hồi
Proel HPC620BK sử dụng lớp vỏ ngoài bằng PVC siêu mềm, độ cứng 60 Shore. Đường kính ngoài của cáp khoảng 8,4mm, đủ chắc chắn để bảo vệ hai lõi dẫn nhưng vẫn duy trì tính linh hoạt khi sử dụng.
Đặc điểm này phù hợp với hai nhóm nhu cầu:
- Đi dây cố định trong phòng họp, hội trường, phòng thu hoặc công trình âm thanh.
- Làm dây loa thành phẩm cho sân khấu, biểu diễn và hệ thống cho thuê thiết bị.
Dây có thể được cuộn và triển khai thuận tiện hơn so với các loại cáp có lớp vỏ cứng. Tuy nhiên, khi thi công vẫn cần tuân thủ bán kính uốn tối thiểu bằng 10 lần đường kính ngoài của cáp, tránh bẻ gập tại một điểm hoặc kéo căng quá mức.
Vỏ cáp màu đen giúp HPC620BK dễ kết hợp với các thiết bị âm thanh chuyên nghiệp, đồng thời hạn chế gây chú ý khi đi dây trên sân khấu hoặc trong không gian lắp đặt.
Ứng dụng của dây loa Proel HPC620BK
1. Kết nối cục đẩy hoặc ampli với loa thụ động
Ứng dụng chính của HPC620BK là kết nối đầu ra công suất của ampli với loa toàn dải, loa monitor hoặc loa sub thụ động.
Tùy theo thiết bị sử dụng, dây có thể được:
- Đấu trực tiếp vào cọc loa.
- Kết nối với terminal dạng vít.
- Gia công với đầu Speakon.
- Sử dụng trong tủ đấu nối và hệ thống phân phối tín hiệu loa.
Khi gia công dây, cần thống nhất màu lõi cho cực dương và cực âm trên toàn hệ thống. Việc đảo cực ở một loa có thể làm giảm hiệu quả phối hợp giữa các thiết bị, đặc biệt trong hệ thống có nhiều loa hoạt động đồng thời.
2. Hệ thống âm thanh sân khấu và biểu diễn
HPC620BK phù hợp với các hệ thống âm thanh sân khấu cần dây loa có tiết diện tương đối lớn và khả năng cuộn mở thường xuyên. Lớp vỏ mềm hỗ trợ kỹ thuật viên thao tác nhanh khi dựng hệ thống, đi dây và thu hồi thiết bị sau chương trình.
Với các loa sân khấu công suất lớn hoặc tuyến dây dài, người dùng vẫn cần tính toán cụ thể theo trở kháng loa, công suất ampli và mức suy hao cho phép. Không nên mặc định mọi hệ thống đều phù hợp với cùng một tiết diện dây.
3. Phòng họp, hội trường và không gian đa năng
Trong các công trình phòng họp, hội trường hoặc không gian đa năng, HPC620BK có thể được sử dụng cho tuyến kết nối từ tủ thiết bị đến loa passive.
Tiết diện 2,5mm² phù hợp khi cần tăng khoảng cách đi dây hoặc cấp tín hiệu cho loa có công suất cao hơn. Dây có thể đi trong ống kỹ thuật, máng cáp hoặc được gia công sẵn thành các tuyến kết nối tại khu vực sân khấu.
4. Phòng thu và khu vực kỹ thuật âm thanh
Theo tài liệu của Proel, dòng HPC620BK còn phù hợp cho lắp đặt trong phòng thu. Sản phẩm có thể được dùng để kết nối ampli công suất với loa kiểm âm thụ động hoặc các hệ thống loa tại khu vực kỹ thuật.
Độ mềm của cáp giúp việc bố trí phía sau giá máy, bàn thiết bị và hệ thống loa thuận tiện hơn.
Khi nào nên chọn dây loa 2 x 2,5mm²?
HPC620BK phù hợp khi hệ thống có một hoặc nhiều đặc điểm sau:
- Khoảng cách từ ampli đến loa tương đối dài.
- Loa thụ động có công suất lớn hơn.
- Cần giảm điện trở và suy hao trên đường dây.
- Hệ thống thường xuyên cuộn mở dây.
- Cần dây loa mềm để thi công tại sân khấu hoặc công trình AV.
- Muốn dự phòng tiết diện cho khả năng nâng cấp thiết bị sau này.
Việc lựa chọn dây loa cần dựa trên tổng thể hệ thống, không chỉ dựa vào công suất ghi trên loa. Kỹ thuật viên cần xem xét chiều dài cáp, trở kháng loa, công suất thực tế trên từng kênh ampli và cách đấu nối nhiều loa.
Đối với tuyến ngắn và loa công suất vừa, tiết diện 1,5mm² có thể đáp ứng tốt. Ngược lại, đường dây dài hơn hoặc hệ thống yêu cầu giảm suy hao có thể cần loại 2,5mm² như HPC620BK hoặc tiết diện 4mm².
Lưu ý khi thi công Proel HPC620BK
Trước khi đấu nối, cần tắt ampli hoặc cục đẩy công suất. Phần cách điện lõi chỉ nên được tuốt vừa đủ, tránh làm đứt các sợi đồng và không để sợi đồng thừa chạm giữa hai cực.
Nếu sử dụng đầu Speakon, cần kiểm tra đúng chân kết nối theo cấu hình của thiết bị. Đầu nối phải được siết chắc và có khả năng giữ dây tốt, đặc biệt với hệ thống thường xuyên di chuyển.
Không nên để dây bị vật nặng đè lên, kéo lê qua bề mặt sắc hoặc tiếp xúc lâu dài với môi trường không phù hợp. Dải nhiệt độ hoạt động được hãng công bố là từ -20°C đến +70°C; tuy nhiên, catalogue không xác định HPC620BK là cáp chống cháy hoặc cáp chuyên dụng ngoài trời. Vì vậy, với công trình có yêu cầu kỹ thuật đặc biệt, cần kiểm tra tiêu chuẩn cáp trước khi lựa chọn.
Quy cách dây Proel HPC620BK

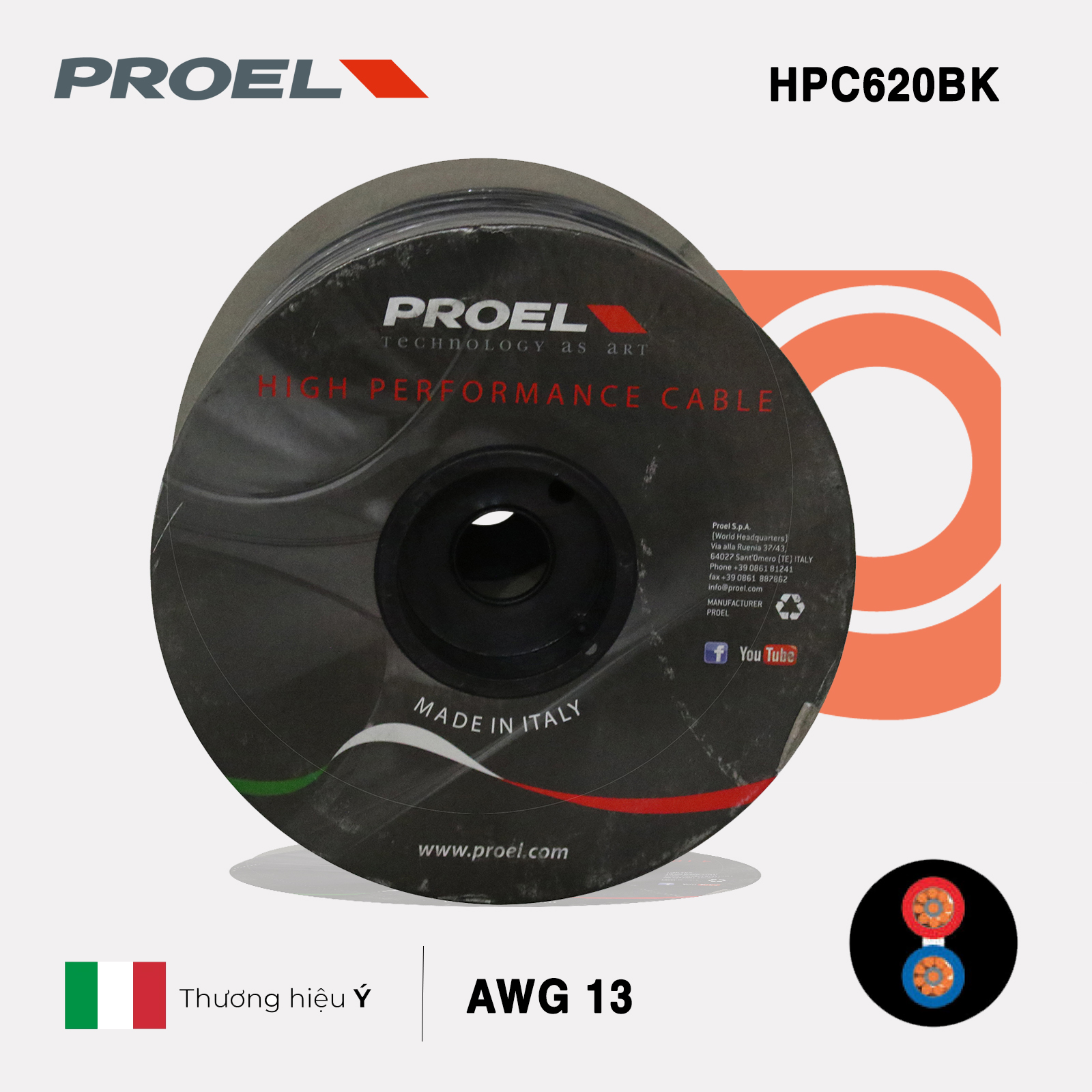

Proel HPC620BK được cung cấp theo cuộn tiêu chuẩn 100m. Hãng cũng có phiên bản cuộn gỗ dài 300m mang mã HPC620BKR300, phù hợp với dự án cần thi công số lượng lớn hoặc nhiều tuyến dây liên tục.
Với tiết diện 2 x 2,5mm², ruột dẫn đồng OFC, cấu trúc hai lõi xoắn và lớp vỏ PVC siêu mềm, Proel HPC620BK là giải pháp dây loa phù hợp cho hệ thống loa passive tại sân khấu, hội trường, phòng thu và các công trình âm thanh chuyên nghiệp.
