Cấu hình âm thanh hội thảo 13 máy BOSCH CCS 700

Review chi tiết: Hệ thống hội thảo BOSCH CCS 700

Hệ thống hội thảo (Audio Conference system) Bosch CCS700 phù hợp để sử dụng trong các cuộc họp và địa điểm hội nghị với số lượng từ 2-50 người tham gia thảo luận. TCA - Trung Chính Audio cung cấp và phân phối chính hãng Hệ thống âm thanh hội nghị hội thảo có dây Bosch CCS700, bao gồm:

• CCSE-CML: Máy chủ tịch kèm micro cần dài
• CCSE-CMS: Máy chủ tịch kèm micro cần ngắn
• CCSE-DL: Máy đại biểu kèm micro cần dài
• CCSE-DS: Máy đại biểu kèm micro cần ngắn
• CCSE-CU: Bộ điều khiển trung tâm hội thảo
• CCSE-CURA: Bộ điều khiển trung tâm hội thảo, có ghi âm (Recording) và tích hợp ampli
• CCSE-CA-10: Dây cáp hội thảo 10 mét cho dòng CCS700
• CCSE-CA-05: Dây cáp hội thảo 5 mét cho dòng CCS700
• CCSE-CA-02: Dây cáp hội thảo 2 mét cho dòng CCS700

Hệ thống hội thảo Bosch CCS700

Đặc điểm tính năng chi tiết hệ thống

Thiết kế nhỏ gọn, tính ứng dụng cao.

Ứng dụng hệ thống hội nghị Bosch CCS700 phù hợp cho các phòng họp diện tích vừa và nhỏ, với khả năng mở rộng tối đa lên tới 50 người tham gia trong cuộc họp.

Cấu hình thiết bị Bosch CCS700

Thiết bị hội thảo tích hợp loa và micro phát biểu, thảo luận. Khả năng kết nối tai nghe headphone hoặc kết nối giải pháp hệ thống loa phòng họp treo tường, loa gắn trần...

• Công tắc điều khiển âm lượng cho tai nghe (Headphone)
• Vòng đèn Led báo hiệu trạng thái hoạt động của micro chủ tọa, đại biểu

Micro trang bị 2 jack cắm tai nghe 3.5mm: Ứng dụng cho 2 đại biểu sử dụng cùng 1 hộp đại biểu, 2 chủ tọa sử dụng cùng 1 hộp chủ tọa với 2 kết nối tai nghe song song, nghe đồng thời. Micro có vòng đèn Led báo trạng thái và đầu cổ ngỗng điều chỉnh linh hoạt.

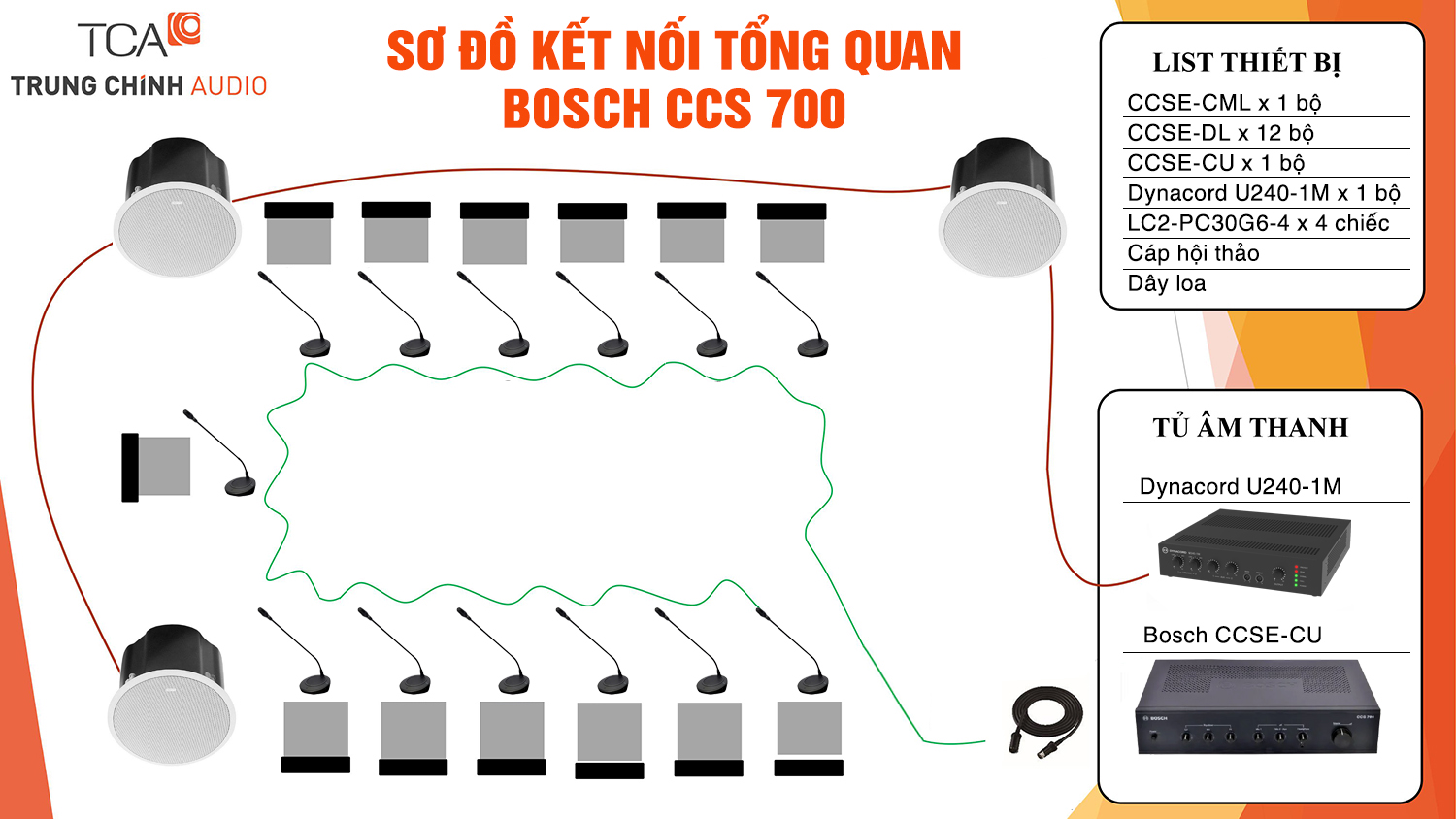

Sơ đồ kết nối tổng quan hệ thống CCS700

Thiết bị hội thảo thiết kế linh hoạt với khả năng tùy chỉnh phù hợp với từng mục đích, cá nhân sử dụng. Thiết bị hội thảo được thiết kế tối ưu cho phép thiết đặt 2 đại biểu sử dụng cùng 1 máy đại biểu với 2 đường tai nghe riêng biệt và cần micro cổ ngỗng dễ dàng điều chỉnh khi phát biểu.

Máy chủ tọa cần dài BOSCH CCSE-CML

Máy đại biểu cần dài BOSCH CCSE-DL

Micro hội thảo tích hợp loa

Thiết bị hội thảo được thiết kế tích hợp loa và micro sẵn sàng cho mọi cuộc họp. Để tránh tình trạng phản hồi âm feedback, loa tích hợp trên máy hội thảo sẽ tự động tắt khi micro được sử dụng thảo luận.

Thiết kế: Micro hội thảo cần cổ ngỗng tích hợp loa

Thiết bị hội thảo tích hợp 2 jack tai nghe riêng biệt

Hộp đại biểu CCS700 và hộp chủ tịch đều được trang bị sẵn 2 jack cắm tai nghe headphone 3.5mm, cho phép kết nối song song 2 tai nghe đến 2 đại biểu ngồi cạnh nhau, sử dụng chung 1 thiết bị hội thảo, thảo luận.

Nút điều chỉnh âm lượng tai nghe headphone dễ dàng

Điều khiển và đèn Led chỉ báo

• Nút bật/tắt micrô.
• Nút xoay điều chỉnh âm lượng để điều chỉnh tai nghe âm lượng.
• Loa, tự động tắt tiếng khi có micro đang bật.
• Đèn báo micrô ‘bật’ (đèn LED màu đỏ).
• Vòng đèn báo trên thân micro, sáng màu đỏ khi micrô được bật.

Thiết kế: 2 jack cắm tai nghe 3.5mm và núm điều chỉnh âm lượng chung cho cả 2 cổng tai nghe

Cổng kết nối

• Cáp 1 x 2,7 m (106,3 in) có đầu cuối là 8 chân đầu nối nam để kết nối nối tiếp với đầu nối khác.
• 1 x đầu nối cái hình tròn 8 chân để nối tiếp kết nối với các đơn vị đại biểu, chủ tịch khác.
• Ổ cắm tai nghe stereo 2 x 3,5 mm (0,14 in).

Mặt sau: Thiết bị âm thanh hội thảo Bosch CCS 700

Bộ điều khiển trung tâm hệ thống

• Khả năng kiểm soát phòng hội thảo tốt hơn
• Khả năng mở rộng cấu hình tối đa lên tới 50 thiết bị
• 3-Band equaliser cho hiệu suất âm thanh tốt hơn
• Tích hợp Audio Interface để kết nối với hệ thống thiết bị ngoại vi

Bộ điều khiển trung tâm cấp nguồn hoạt động cho toàn bộ thiết bị hội thảo trong hệ thống, bao gồm máy đại biểu CCSE-DL và máy chủ tọa CCSE-CML.

Thiết bị hội thảo trung tâm hệ thống BOSCH CCS 700, bao gồm: Bosch CCSE-CURA (có ReCording, tích hợp amply 30W) và Bosch CCSE-CU

Ở mặt sau, bộ điều khiển trung tâm Bosch CCS700 có 2 cổng kết nối thiết bị hội thảo, với số lượng micro kết nối nối tiếp tối đa 25 mic / 1 line. Số lượng thiết bị hội thảo kết nối tối đa lên tới 50 micro / 2 line với phạm vi khoảng cách lên tới 200m (vòng kín), 100m (vòng hở).
