Proel HPC210BK là dây tín hiệu âm thanh 2 lõi có tiết diện 2 x 0,22mm², được thiết kế cho các kết nối micro, thiết bị âm thanh và hệ thống phòng thu. Sản phẩm sử dụng ruột dẫn bằng đồng trần, lớp chống nhiễu có độ phủ cao cùng vỏ PVC mềm, phù hợp cho cả lắp đặt cố định và làm dây tín hiệu thành phẩm.
HPC210BK dùng để truyền tín hiệu âm thanh mức thấp giữa micro, mixer và thiết bị xử lý. Với ứng dụng kết nối từ ampli công suất đến loa thụ động, người dùng có thể tham khảo dây cáp loa Proel HPC610BK.
Dây tín hiệu Proel HPC210BK có gì nổi bật?

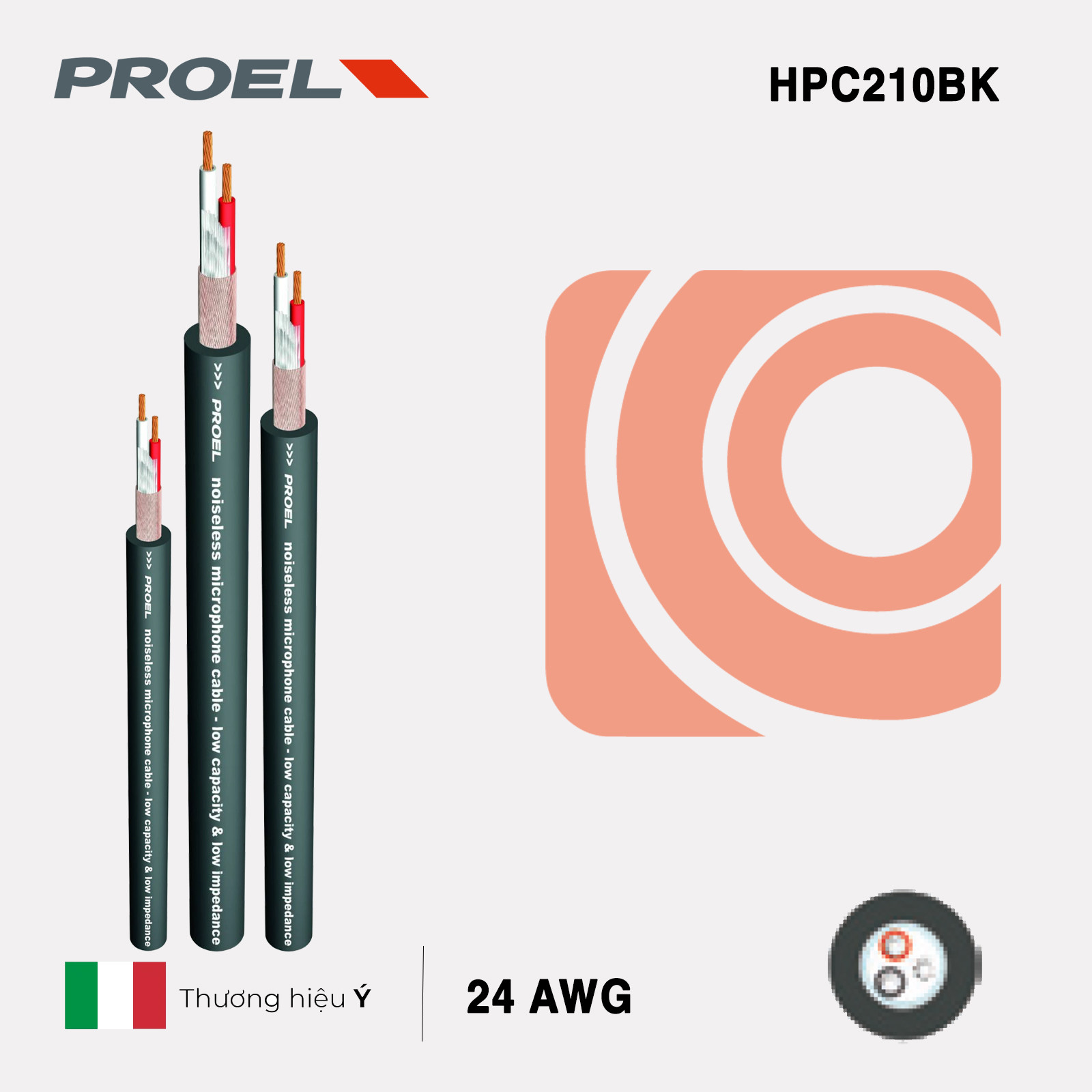

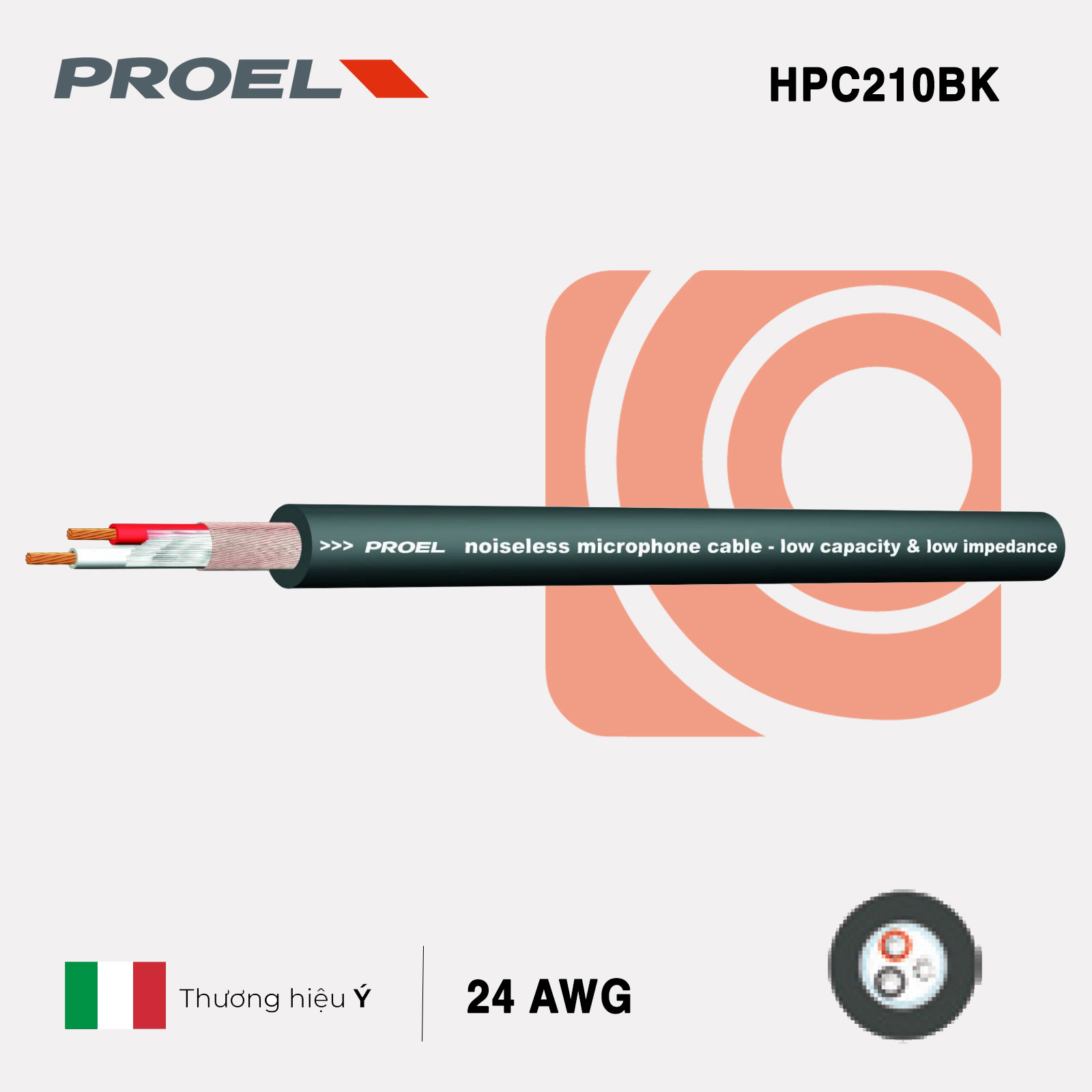

1. Cấu tạo 2 lõi, tiết diện 2 x 0,22mm²
Proel HPC210BK gồm hai lõi dẫn tín hiệu, mỗi lõi có tiết diện 0,22mm². Mỗi dây dẫn được cấu tạo từ 30 sợi đồng nhỏ đường kính 0,10mm, tương đương chuẩn 24 AWG.
Cấu trúc nhiều sợi giúp dây có độ mềm tốt, dễ uốn và thuận tiện khi thi công hoặc gia công dây micro, dây tín hiệu XLR và các loại dây kết nối âm thanh balanced.
Hai lõi tín hiệu có lớp cách điện PE màu đỏ và trắng, giúp kỹ thuật viên dễ nhận biết, đấu nối và kiểm tra cực tính trong quá trình lắp đặt.
2. Lớp chống nhiễu bằng đồng, độ phủ từ 90%
HPC210BK được trang bị lớp chống nhiễu dạng đồng xoắn với độ phủ từ 90%. Lớp shield này có vai trò hạn chế ảnh hưởng của nhiễu điện từ và nhiễu tần số vô tuyến lên tín hiệu âm thanh.
Đây là đặc điểm quan trọng đối với dây micro và dây tín hiệu âm thanh mức thấp, vì các tín hiệu này dễ bị ảnh hưởng bởi nguồn điện, thiết bị chiếu sáng, bộ nguồn, dây điện lực hoặc các thiết bị điện tử đặt gần đường dây.
Nhờ cấu trúc chống nhiễu, Proel HPC210BK phù hợp với những kết nối cần tín hiệu ổn định trong phòng thu, phòng họp, sân khấu và hệ thống âm thanh chuyên nghiệp.
3. Vỏ PVC mềm, thuận tiện khi thi công
Lớp vỏ ngoài của HPC210BK được làm bằng PVC mềm, độ cứng 60 Shore và có đường kính ngoài khoảng 6,5mm. Thiết kế này giúp dây dễ thao tác, dễ luồn qua khu vực kỹ thuật và thuận tiện khi cuộn lại sau khi sử dụng.
Vỏ cáp màu đen phù hợp với các hệ thống âm thanh sân khấu, phòng thu và công trình lắp đặt, đồng thời tạo cảm giác gọn gàng khi kết hợp với đầu nối XLR, jack TRS hoặc các loại đầu kết nối âm thanh khác.
Proel HPC210BK dùng để làm gì?
1. Làm dây micro XLR
Một trong những ứng dụng phổ biến nhất của HPC210BK là gia công dây micro chuẩn XLR. Hai lõi bên trong truyền tín hiệu balanced, trong khi lớp chống nhiễu được kết nối với chân mass.
Cấu trúc này phù hợp cho việc kết nối:
- Micro có dây với bàn mixer.
- Mixer với thiết bị xử lý tín hiệu.
- Stagebox với hệ thống âm thanh.
- Thiết bị thu âm với audio interface.
- Các thiết bị âm thanh sử dụng kết nối balanced.
- Kết nối thiết bị trong phòng thu
Theo thông số của nhà sản xuất, HPC210BK phù hợp với các ứng dụng phòng thu và kết nối micro. Dây có thể được sử dụng giữa micro, preamp, mixer, bộ xử lý, thiết bị thu âm và các thiết bị ngoại vi.
Điện dung lõi với lõi ở mức 46 pF/m tại 1kHz giúp sản phẩm phù hợp với các tuyến truyền tín hiệu analog trong hệ thống âm thanh chuyên nghiệp. Tùy thiết bị sử dụng, HPC210BK có thể được gia công với jack XLR, TRS hoặc các loại jack cắm âm thanh chuyên dụng.
2. Hệ thống phòng họp, hội trường và sân khấu
HPC210BK cũng có thể được sử dụng trong hệ thống âm thanh phòng họp, hội trường, nhà hát, sân khấu và công trình AV.
Sản phẩm phù hợp để làm dây tín hiệu cho micro cổ ngỗng, micro có dây, bàn trộn, bộ xử lý âm thanh và các thiết bị sử dụng ngõ vào hoặc ngõ ra balanced. Khi thi công, kỹ thuật viên cần lựa chọn đầu nối phù hợp và bảo đảm lớp chống nhiễu được đấu đúng kỹ thuật.
Lưu ý khi đấu nối dây Proel HPC210BK
Khi gia công dây tín hiệu, cần tuốt lớp vỏ vừa đủ, tránh làm tổn hại lớp chống nhiễu hoặc làm đứt các sợi đồng nhỏ bên trong.
Với đầu nối XLR balanced, hai lõi tín hiệu thường được đấu vào chân 2 và chân 3, còn lớp chống nhiễu được đấu vào chân 1. Tuy nhiên, kỹ thuật viên nên tuân thủ sơ đồ đấu nối của thiết bị và thống nhất màu dây trong toàn bộ hệ thống.
Không nên đi dây tín hiệu song song với dây điện lực trên khoảng cách dài. Trong trường hợp bắt buộc phải giao cắt, nên bố trí hai tuyến dây vuông góc để hạn chế nhiễu.
Ngoài ra, cần tránh kéo căng hoặc bẻ gập dây tại góc quá hẹp. HPC210BK có nhiệt độ hoạt động từ -20°C đến +70°C và phù hợp với điện áp làm việc dưới 50V AC hoặc dưới 75V DC.
Proel HPC210BK phù hợp với ai?
Proel HPC210BK phù hợp với kỹ thuật viên âm thanh, đơn vị thi công hệ thống AV, phòng thu, sân khấu, nhà tích hợp hệ thống và người dùng cần gia công dây micro hoặc dây tín hiệu âm thanh chuyên nghiệp.

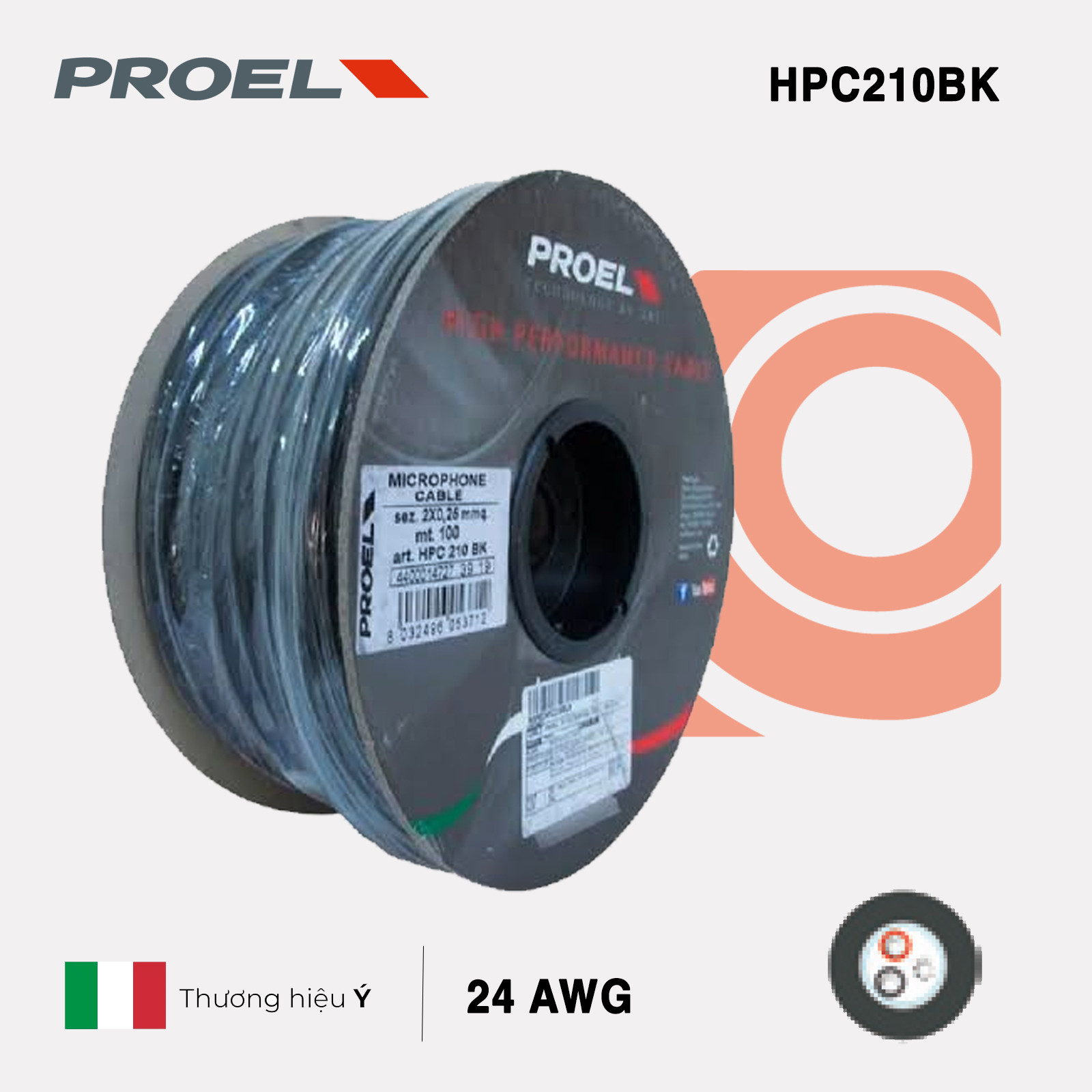

Sản phẩm có các quy cách đóng gói gồm cuộn 100m, cuộn gỗ 300m mã HPC210BKR300 và cuộn gỗ 500m mã HPC210BKR500, đáp ứng cả nhu cầu sử dụng lẻ và thi công công trình số lượng lớn.
Với cấu tạo hai lõi 0,22mm², lớp chống nhiễu bằng đồng có độ phủ cao và vỏ PVC mềm, Proel HPC210BK là lựa chọn phù hợp cho các kết nối micro, phòng thu và hệ thống âm thanh yêu cầu tín hiệu ổn định.
