Hướng dẫn kết nối hệ thống CamConnect Pro AI-Box1 với camera PTZ và micro gắn trần

Bài viết hướng dẫn chi tiết cho Lumens CamConnect Pro AI-Box1, một thiết bị trung tâm giúp kết nối và đồng bộ giữa micro gắn trần (Sennheiser, Shure, Yamaha, Nureva…) và camera PTZ Lumens để tạo tính năng voice tracking và AI auto-framing trong hệ thống AV tích hợp. Giải thích cách kết nối AI-Box1 với camera PTZ và micro trần qua IP hoặc RS-232, sơ đồ kết nối thực tế, cách thiết lập mạng cùng lớp IP.

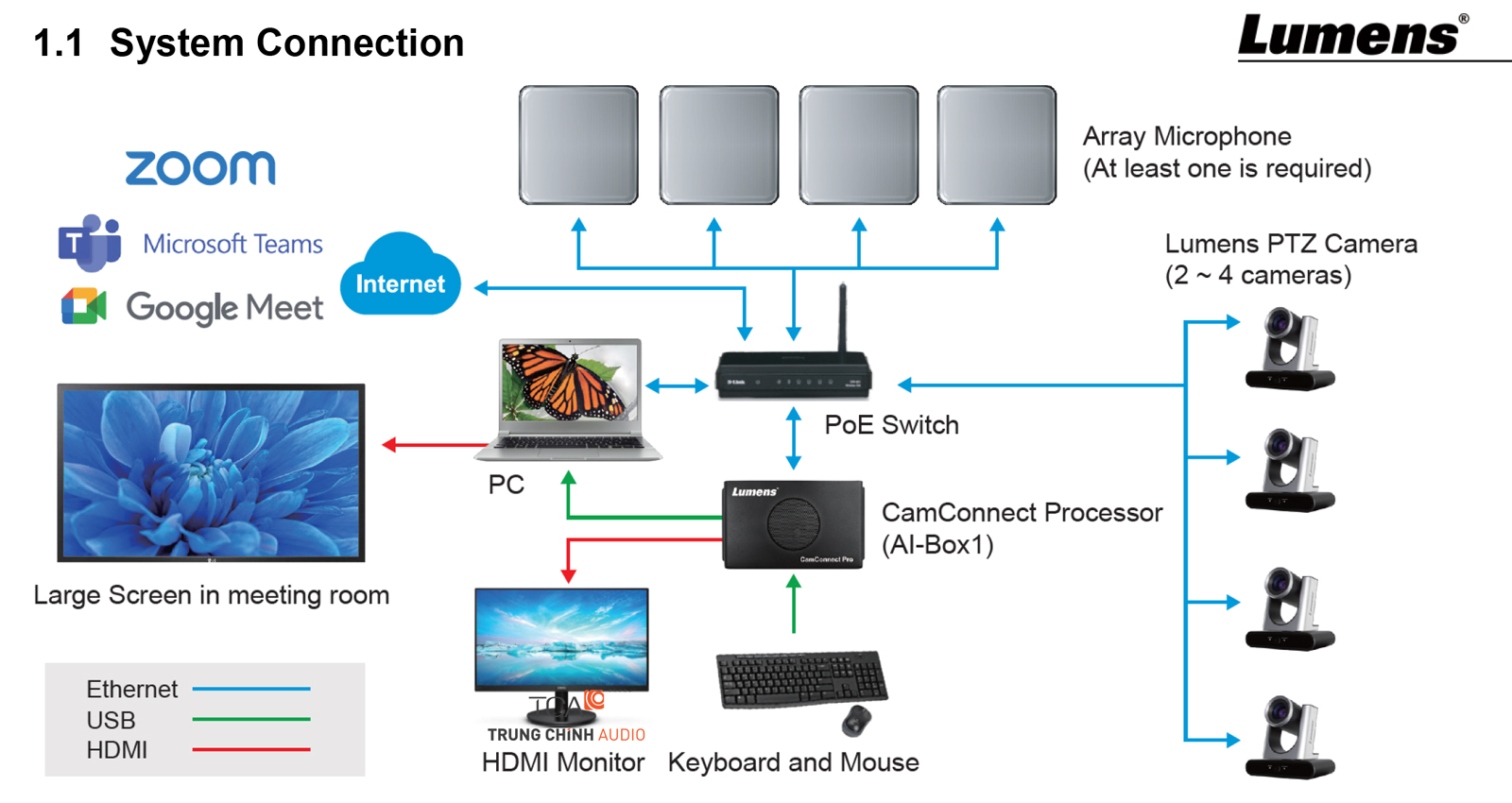

Hướng dẫn kết nối hệ thống tích hợp AV hoàn chỉnh với Lumens CamConnect Pro

Hướng dẫn kết nối hệ thống Lumens CamConnect Pro AI-Box1

1. Chuẩn bị thiết bị và dây
   • AI-Box1 (kèm adapter nguồn DC 12V)
   • Camera PTZ Lumens (IP hoặc RS-232)
   • Micro trần Sennheiser TCC2 hoặc micro Dante tương thích
   • Dây LAN Cat6, dây RS-232 (nếu dùng nối tiếp), laptop cấu hình cùng lớp mạng

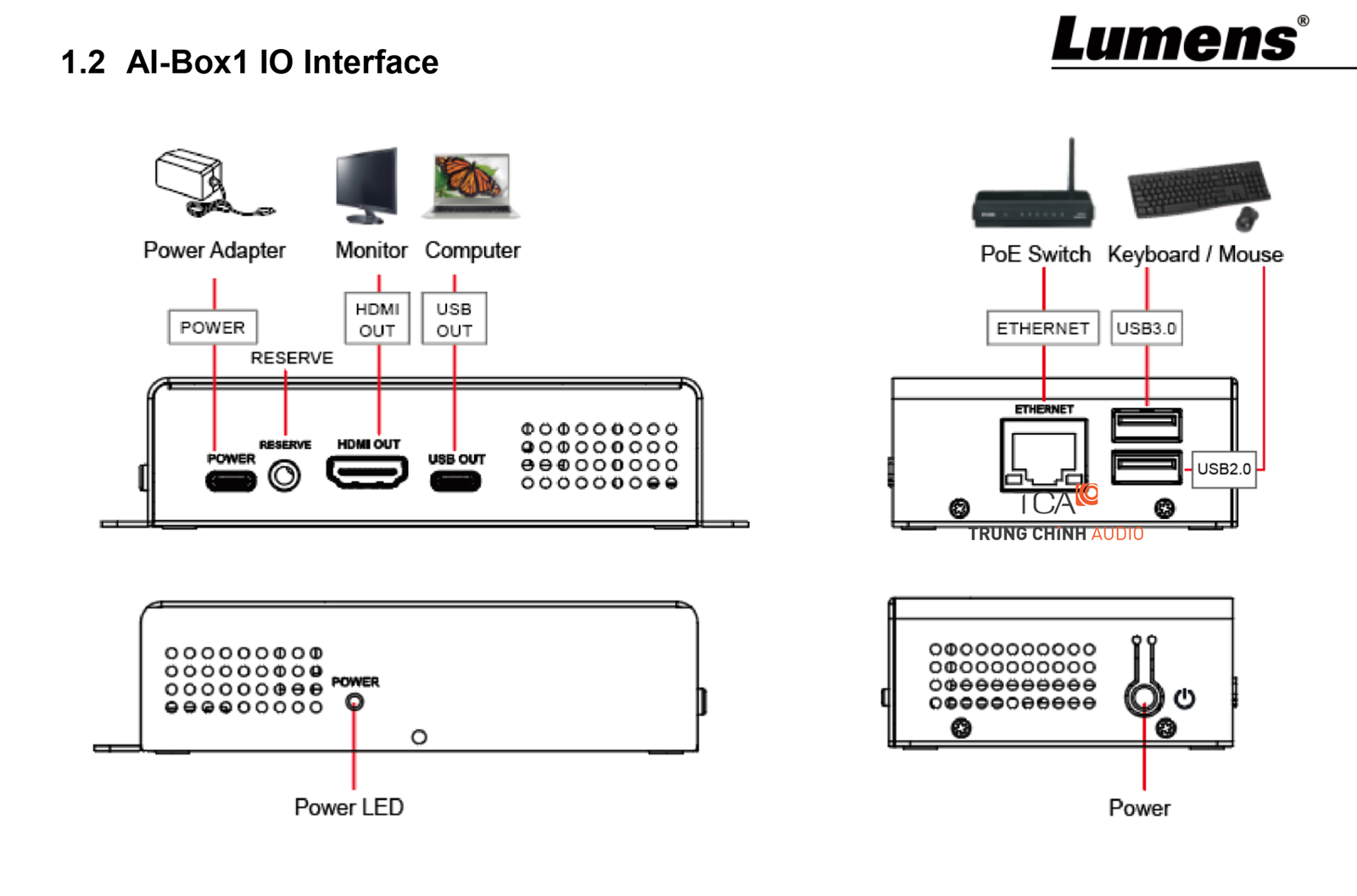

2. Kết nối phần cứng
   • Cắm AI-Box1 vào mạng LAN qua cổng LAN1 (Control).
   • Kết nối camera:
     • Dùng IP: cắm dây LAN của camera vào cùng switch với AI-Box1.
     • Dùng RS-232: nối cáp RS-232 từ AI-Box1 tới camera.
   • Kết nối micro:
     • Sennheiser TCC2: đưa vào cùng mạng LAN với AI-Box1.
     • Các micro Dante khác: đảm bảo cùng lớp IP với AI-Box1.
   • Bật nguồn AI-Box1, camera và micro; chờ khoảng 1 phút để khởi động.
3. Cấu hình mạng IP cho AI-Box1
   1. Trên laptop, mở trình duyệt và truy cập: http://192.168.1.168.
   2. Đăng nhập: user admin, password admin.
   3. Vào mục Network và đặt IP tĩnh cùng lớp với camera/micro (ví dụ 192.168.1.xxx).
   4. Lưu lại (Apply).
4. Thêm thiết bị trong AI-Box1
   1. Mở mục Camera Control > Device Mapping.
   2. Chọn “Add Camera”, nhập IP hoặc chọn cổng RS-232 của camera.
   3. Chọn “Add Microphone”, nhập IP và chọn loại micro (Sennheiser / Shure / Yamaha / Nureva...).
   4. Nhấn “Connect” để hệ thống nhận thiết bị.

5. Kiểm tra hoạt động

• Nói vào micro: camera PTZ sẽ tự xoay theo người nói.
• Tinh chỉnh “Audio Trigger Level” để tránh kích hoạt do tiếng ồn.
• Di chuyển quanh phòng để kiểm tra độ trễ và độ chính xác.

Mẹo nhanh: Nếu camera không di chuyển, kiểm tra cổng điều khiển (VISCA over IP/RS-232) và địa chỉ IP. Nếu micro không kích hoạt, xác nhận IP cùng subnet và đúng cổng dịch vụ (Sennheiser Control Cockpit thường dùng port 45).
