QuickSmart Link là gì? Công nghệ liên kết audio số và điều khiển loa Electro-Voice

QuickSmart Link là công nghệ liên kết hệ thống được Electro-Voice phát triển cho một số dòng loa di động tương thích, cho phép truyền tín hiệu âm thanh số và dữ liệu điều khiển giữa hai hệ thống thông qua cáp Cat5 với đầu nối RJ45. Dù sử dụng đầu nối quen thuộc của mạng máy tính, QuickSmart Link không phải Ethernet/LAN thông thường. Vậy công nghệ này hoạt động như thế nào, khác gì với TWS, QuickSmart Mobile hay Mix Out và mang lại lợi ích gì khi liên kết hai loa Electro-Voice?

Video hướng dẫn kỹ thuật kết nối loa EV EVOLVE 50M : Kết nối 2 loa EVOLVE bằng công nghệ QuickSmart Link sử dụng dây cáp mạng

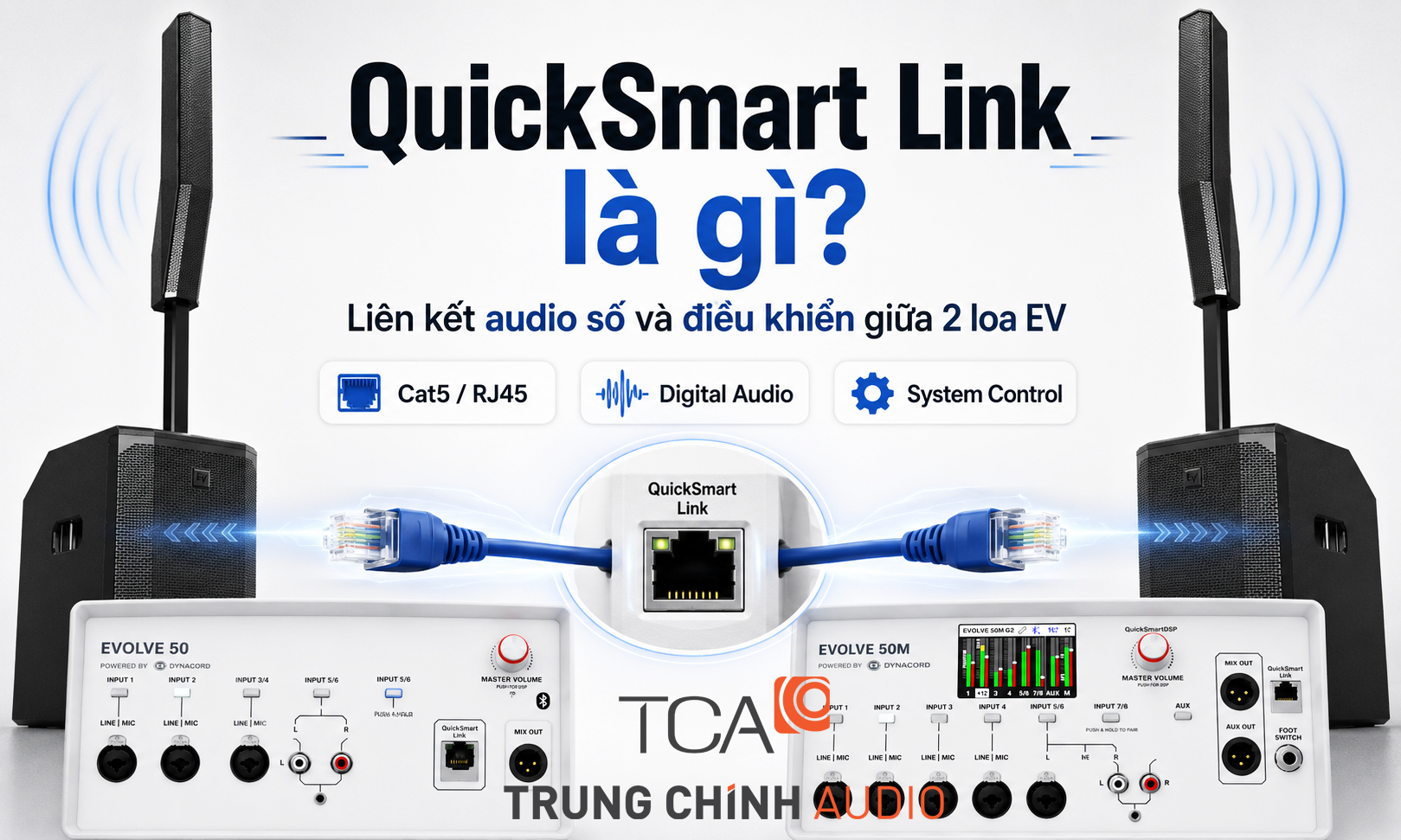

QuickSmart Link là gì?

QuickSmart Link, thường được viết tắt là QSL, là phương thức liên kết hai hệ thống loa Electro-Voice tương thích nhằm chia sẻ digital audio và system control qua một đường cáp vật lý.

QuickSmart Link là gì?

Thay vì chỉ đưa tín hiệu âm thanh từ loa thứ nhất sang loa thứ hai như một đường output analog thông thường, QuickSmart Link tạo ra một liên kết sâu hơn giữa hai hệ thống.

Trên các thiết bị tương thích, liên kết này có thể cho phép:

• truyền tín hiệu âm thanh số giữa hai hệ thống;
• đồng bộ một số thông số DSP;
• điều khiển hai loa trong cùng một hệ thống;
• mở rộng khả năng sử dụng các đầu vào;
• xây dựng hệ thống stereo;
• giảm số lượng đường tín hiệu analog cần triển khai giữa hai loa.

Electro-Voice sử dụng cổng RJ45 và cáp Cat5 cho QuickSmart Link. Trên EVOLVE G2, hãng khuyến nghị chiều dài cáp tối đa 100 m.

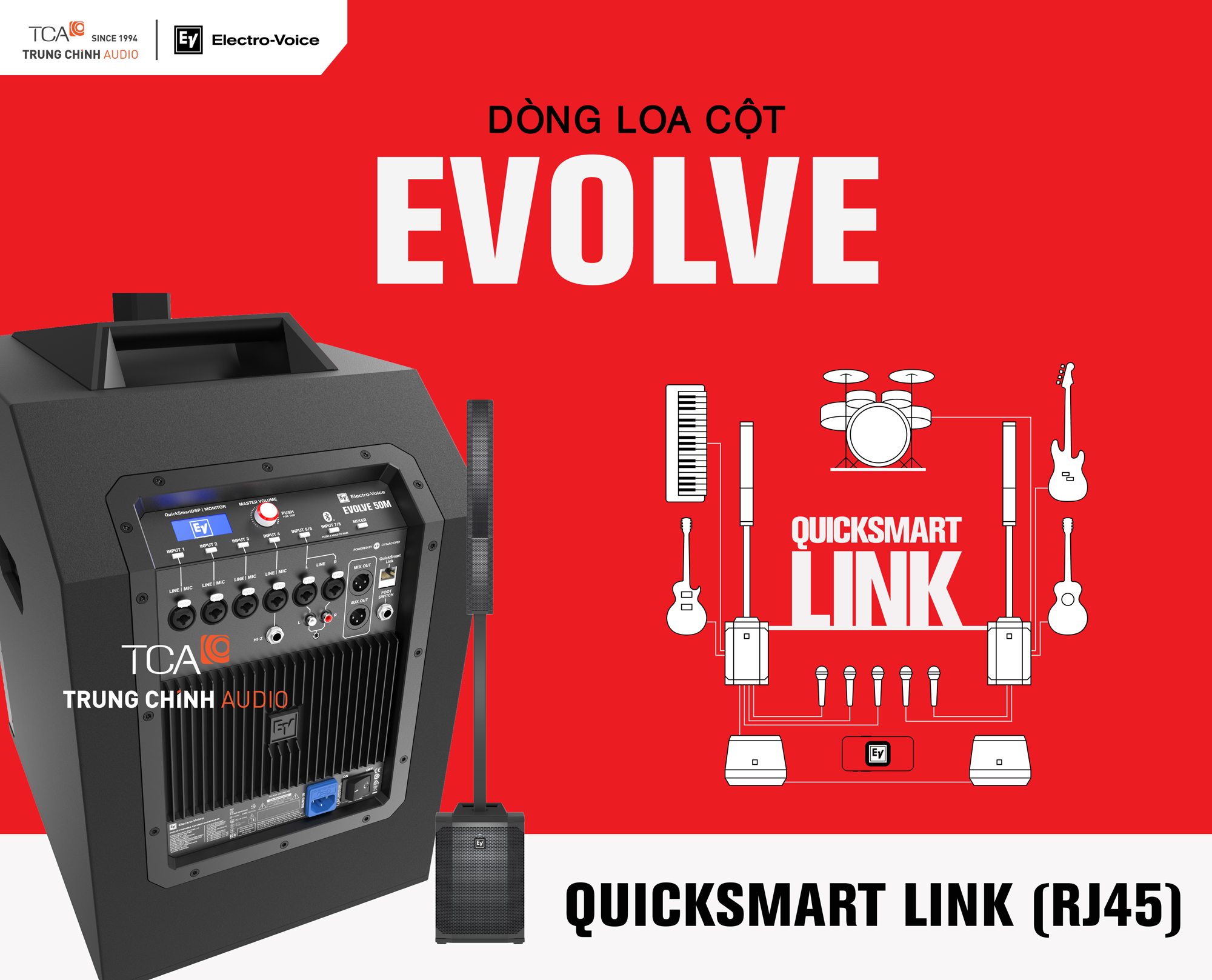

QuickSmart Link không phải tính năng chỉ xuất hiện ở thế hệ mới. Trước khi ra mắt loa EVOLVE G2 thì loa EVOLVE 50M đã được Electro-Voice trang bị QuickSmart Link để liên kết hai hệ thống và mở rộng khả năng mixer.

QuickSmart Link hoạt động như thế nào?

Về mặt vật lý, cách kết nối khá đơn giản:

Loa thứ nhất → cáp Cat5/RJ45 → loa thứ hai

Sau khi hai hệ thống tương thích được nối qua cổng QuickSmart Link, thiết bị nhận diện liên kết và thiết lập đường truyền giữa chúng.

Trên EVOLVE G2, tài liệu hướng dẫn của Electro-Voice cho biết hệ thống có thể nhận diện QuickSmart Link và cho phép người dùng điều khiển thông số của cả hai loa từ một giao diện.

Điểm quan trọng nằm ở chỗ tín hiệu giữa hai loa không chỉ là một đường audio đơn thuần.

QuickSmart Link có hai thành phần chính:

1. Digital Audio

Âm thanh được truyền giữa hai hệ thống dưới dạng tín hiệu số.

Điều này cho phép QuickSmart Link trở thành một phần của kiến trúc mixer và routing bên trong loa, thay vì chỉ đóng vai trò như một cổng output.

Trên các hệ thống có mixer tích hợp như EVOLVE 50M hoặc các phiên bản M của EVOLVE G2, đây là lợi thế đáng chú ý khi cần khai thác nhiều đầu vào trên hai hệ thống.

2. System Control

QuickSmart Link đồng thời truyền dữ liệu điều khiển giữa hai thiết bị.

Tùy tổ hợp model và mức độ tương thích, các thông số DSP có thể được đồng bộ giữa hai loa. Manual EVOLVE G2 có riêng bảng QuickSmart Link compatibility và danh sách các tham số được đồng bộ qua QSL, cho thấy đây là một giao thức liên kết hệ thống chứ không chỉ là một đường audio.

Cổng RJ45 của QuickSmart Link có phải cổng mạng LAN không?

Không.

Đây là một trong những điểm quan trọng nhất cần hiểu đúng về QuickSmart Link. Do sử dụng đầu nối RJ45 và cáp Cat5, QuickSmart Link rất dễ bị gọi là “kết nối LAN” hoặc “cổng mạng”. Về hình thức vật lý điều đó khá dễ hiểu, nhưng về kỹ thuật thì QuickSmart Link không phải Ethernet/LAN.

Electro-Voice cung cấp thông tin về công nghệ này trong các User Manual của dòng loa EVOLVE G2, loa Evolve 50M như sau:

• QuickSmart Link sử dụng RJ45/Cat5;
• được thiết kế để kết nối các hệ thống loa tương thích;
• không phải Ethernet/LAN port;
• không tương thích với các thiết bị mạng thông thường.

Điều đó có nghĩa là không nên xem cổng này như một cổng mạng máy tính để:

• kết nối router;
• kết nối switch mạng;
• cắm vào hệ thống LAN của tòa nhà;
• gán địa chỉ IP;
• đưa loa vào mạng Ethernet như một thiết bị network audio thông thường.

Cáp và đầu nối giống mạng máy tính, nhưng giao thức và mục đích sử dụng khác hoàn toàn.

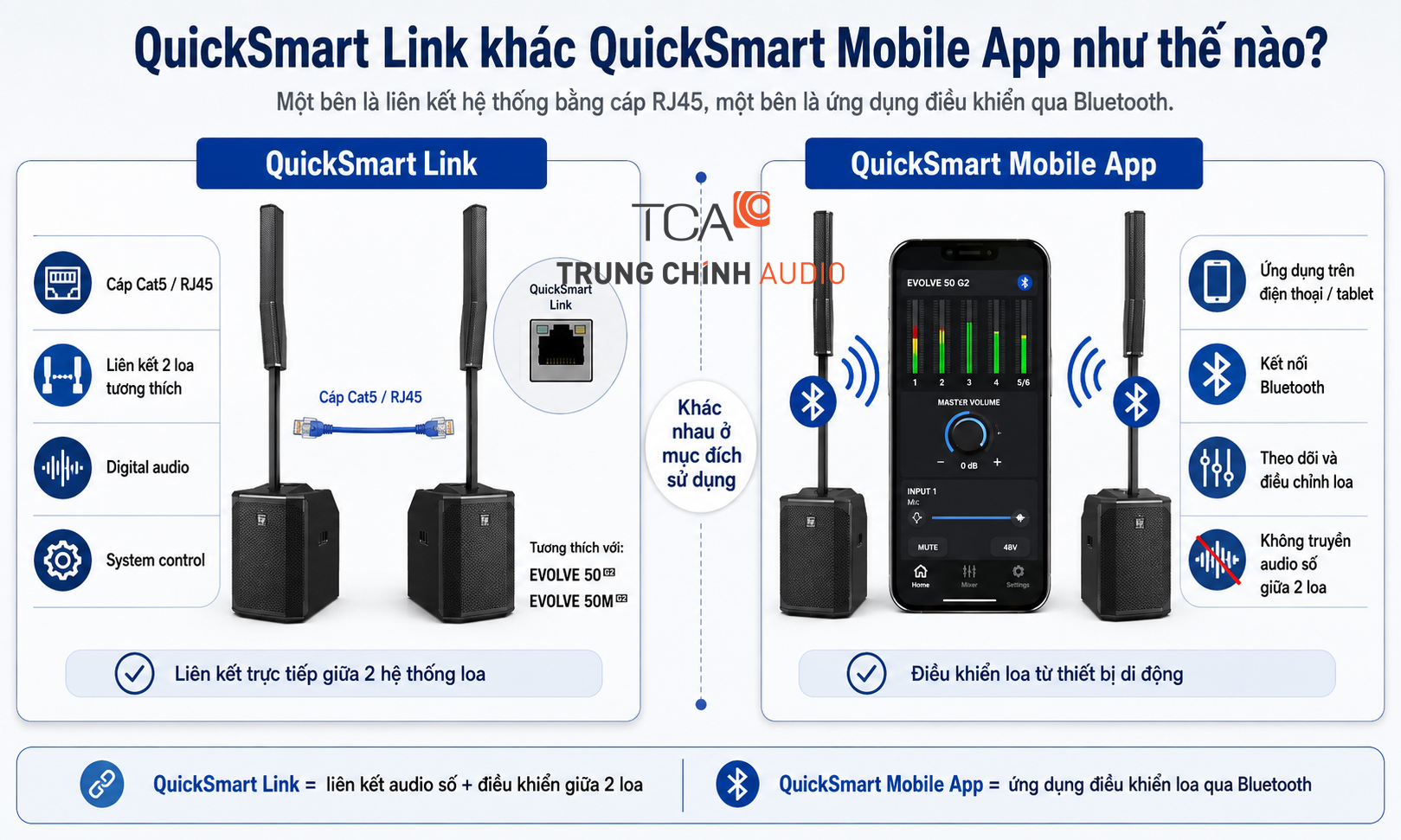

QuickSmart Link khác QuickSmart Mobile App như thế nào?

Hai tên gọi đều có chữ “QuickSmart” nên người dùng rất dễ xem đây là cùng một tính năng. Thực tế chúng đảm nhiệm hai vai trò khác nhau.

1. QuickSmart Link

QuickSmart Link là liên kết vật lý giữa hai hệ thống loa.

Đặc điểm:

• sử dụng cáp Cat5;
• đầu nối RJ45;
• truyền audio số;
• truyền dữ liệu điều khiển;
• liên kết hai hệ thống tương thích.

2. QuickSmart Mobile App

QuickSmart Mobile là ứng dụng điều khiển loa Electro-Voice từ điện thoại hoặc máy tính bảng.

Ứng dụng sử dụng kết nối Bluetooth để người dùng có thể cấu hình, theo dõi và điều chỉnh các loa EV tương thích.

Trên EVOLVE G2, QuickSmart App có thể kết nối và điều khiển nhiều loa Bluetooth của Electro-Voice, trong khi QuickSmart Link là đường liên kết trực tiếp giữa hai hệ thống loa.

Có thể hình dung đơn giản:

Điện thoại → Bluetooth → QuickSmart App → điều khiển loa

trong khi:

Loa A → RJ45/Cat5 → QuickSmart Link → Loa B

Hai công nghệ có thể phối hợp với nhau nhưng không phải một.

QuickSmart Link khác TWS như thế nào?

Đây là sự khác biệt đặc biệt quan trọng bởi cả hai đều có thể xuất hiện trên cùng một hệ thống Electro-Voice.

TWS – True Wireless Stereo giải quyết nhu cầu tạo stereo không dây từ nguồn Bluetooth.

Trong khi đó, QuickSmart Link liên kết trực tiếp hai hệ thống để truyền audio số và dữ liệu điều khiển.

Nếu người dùng chỉ cần phát một bản nhạc từ điện thoại tới hai loa theo kênh Left/Right, TWS là phương thức đơn giản hơn.

Nếu cần liên kết sâu hai hệ thống và khai thác audio, routing hoặc điều khiển giữa chúng, QuickSmart Link mới là công nghệ cần quan tâm.

Xem chi tiết: True Wireless Stereo (TWS) là gì? Hoạt động như thế nào?

QuickSmart Link khác Mix Out analog như thế nào?

Mix Out cũng có thể được dùng để đưa tín hiệu từ một loa sang loa khác, nhưng bản chất khác QuickSmart Link.

1. Mix Out

Mix Out là một đầu ra âm thanh.

Một hệ thống tạo mix rồi đưa tín hiệu đó qua output sang thiết bị tiếp theo.

Luồng tín hiệu cơ bản có thể hiểu:

Mixer/Loa A → Mix Out → Input Loa B

Loa B nhận tín hiệu audio do loa A gửi tới.

2. QuickSmart Link

QuickSmart Link tạo ra liên kết số hai chiều giữa hai hệ thống tương thích.

Ngoài audio, nó còn mang theo dữ liệu điều khiển và cho phép hai thiết bị hoạt động như một hệ thống liên kết chặt chẽ hơn.

Trên EVOLVE G2, Electro-Voice mô tả hai loa sử dụng QuickSmart Link có thể được điều khiển như một mixer duy nhất.

Vì vậy: Mix Out chủ yếu gửi audio; QuickSmart Link kết nối hệ thống.

Hai phương thức đều có giá trị nhưng phục vụ các kiến trúc khác nhau.

QuickSmart Link có thể tạo hệ thống stereo không?

Có.

Người dùng nối cổng QuickSmart Link của hai hệ thống bằng RJ45. Khi kết nối được nhận diện, các tham số của hai loa có thể được điều khiển trong cùng hệ thống. Nguồn stereo có thể được đưa vào hệ thống bằng đường dây hoặc Bluetooth tùy cấu hình.

Điểm này cũng cho thấy sự khác biệt với TWS:

• TWS tạo stereo bằng Bluetooth;
• QuickSmart Link có thể nằm trong một cấu hình stereo nhưng đồng thời đảm nhiệm liên kết audio/control giữa hai loa.

Do đó “có stereo” không đồng nghĩa với “TWS”.

QuickSmart Link giúp mở rộng mixer như thế nào?

Đây là một trong những giá trị nổi bật nhất của QuickSmart Link trên các hệ thống EVOLVE tích hợp mixer.

EVOLVE 50M thế hệ đầu đã sử dụng QuickSmart Link như một cách liên kết hai hệ thống để mở rộng khả năng xử lý nhiều nguồn tín hiệu.

Ở thế hệ mới, khả năng này tiếp tục được Electro-Voice phát triển.

Ví dụ:

• EVOLVE 30M G2 tích hợp mixer kỹ thuật số 8 kênh;
• EVOLVE 50M G2 cũng tích hợp mixer kỹ thuật số 8 kênh;
• EVOLVE 50 G2 có cấu trúc input đơn giản hơn nhưng vẫn được trang bị QuickSmart Link.

QuickSmart Link đang trở thành một thành phần trong kiến trúc liên kết của nhiều hệ thống EVOLVE mới.

Những loa Electro-Voice nào đang hỗ trợ QuickSmart Link ?

1. Evolve 50M G1
2. Evolve 50M G2
3. Evolve 30M G2
4. Evolve 50 G2
5. Evolve 70
6. Evolve 90

Có thể nối QuickSmart Link giữa các model khác nhau không?

• Trước khi ghép hai model khác nhau, người dùng nên kiểm tra đúng bảng tương thích của hãng thay vì chỉ dựa vào việc cả hai thiết bị đều có đầu nối RJ45. Điều này phụ thuộc vào compatibility matrix của Electro-Voice.
• Điều này đặc biệt quan trọng khi kết hợp thiết bị qua các thế hệ EVOLVE khác nhau.
• QuickSmart Link là một hệ thống có kiểm soát tương thích, không phải một chuẩn mạng mở để mọi thiết bị RJ45 đều có thể kết nối lẫn nhau.

QuickSmart Link trong hệ sinh thái EVOLVE G2

QuickSmart Link đặc biệt đáng chú ý trên dòng Electro-Voice EVOLVE G2 vì nó hoạt động cùng nhiều nâng cấp DSP và connectivity khác.

Bên cạnh QuickSmart Link, EVOLVE G2 còn được bổ sung:

• Bluetooth True Wireless Stereo;
• Phantom 48V có thể bật/tắt;
• DSP và màn hình màu thế hệ mới;
• music ducking;
• các tùy chọn xử lý FX mở rộng;
• AFS trên những model tương thích.

QuickSmart Link, TWS và các chức năng DSP này được tổ chức thành những tính năng riêng biệt, mỗi công nghệ giải quyết một bài toán khác nhau trong hệ thống.

Nếu cần tìm hiểu về việc cấp nguồn cho micro condenser trực tiếp trên các model hỗ trợ, xem Phantom 48V trên EVOLVE G2 dùng để làm gì?

Kết luận

QuickSmart Link nên được hiểu là công nghệ liên kết hệ thống của Electro-Voice, chứ không đơn thuần là “cổng mạng trên loa”.

Thông qua cáp Cat5/RJ45, hai hệ thống tương thích có thể trao đổi audio số và dữ liệu điều khiển, hỗ trợ xây dựng cấu hình stereo, chia sẻ tín hiệu và vận hành hệ thống linh hoạt hơn.

Điều quan trọng nhất là phân biệt đúng:

• QuickSmart Link = liên kết hai hệ thống loa bằng RJ45;
• QuickSmart Mobile App = điều khiển loa bằng thiết bị di động;
• TWS = phát nguồn Bluetooth stereo không dây;
• Mix Out = đường output audio sang thiết bị tiếp theo.

QuickSmart Link đã xuất hiện từ EVOLVE 50M và tiếp tục được Electro-Voice mở rộng trên những thế hệ mới như EVOLVE G2, giúp hệ thống loa di động không chỉ hoạt động độc lập mà còn có khả năng liên kết và mở rộng theo một kiến trúc thống nhất hơn.
