Hệ thống âm thanh thông báo tích hợp FS-7000 được thiết kế để đạt sự tối ưu cho những tòa nhà cỡ trung bình đến lớn, cho phép số đường loa sử dụng lên đến 200.
Đây là hệ thống lý tưởng cho các trung tâm thương mại, siêu thị, nhà máy, sân bay, khu triển lãm và các nơi công cộng khác (văn phòng , trường học, bệnh viện …)
Hệ thống FS-7000 sẽ thiết lập việc phát thanh tự động đến những vùng được chọn khi nó nhận các tín hiệu từ hệ thống báo cháy tự động.
Hệ thống FS-7000 cung cấp việc phát lại các thông điệp đã ghi một cách tự động nhờ các tập tin âm thanh EV, các thông báo được phát ở mức âm lượng cao nhất, mà không cần sử dụng các bộ chiết áp của hệ thống và đi qua nhiều cài đặt âm lượng.
Có 2 kênh phát thanh có thể được chạy hiệu quả với nhạc nền (BGM) cũng như các thông điệp khẩn cấp.
Rất nhiều chức năng phát thanh chung khác nhau có thể dùng nhờ sử dụng microphone điều khiển của hệ thống
FS-7000.
Ngoài ra, hệ thống FS-7000 được trang bị với 4 ngõ vào BGM, một chức năng Timer cũng như điện thoại bằng tin nhắn (telephone paging).
Cuối cùng độ tin cậy toàn hệ thống có thể đạt được nhờ thiết lập bộ khuyếch đại chế độ chờ và các cầu chì bảo vệ dòng loa.
ĐẶC TRƯNG HỆ THỐNG ÂM THANH TOA FS-7000
Có thể điều khiển được đến 200 đường loa
Các cầu chì bảo vệ sẽ ngắt kết nối khi các đường loa bị ngắn mạch để đảm bảo việc phát thanh liên tục được truyền đi trên các đường loa khác của hệ thống không bị gián đoạn.
Có 2 kênh phát thanh có thể phân phối nhạc nền (BGM) và phát thanh tiếng cho các thông báo khẩn và phát thanh ưu tiên. Tính năng này giúp hệ thống có thể nhận các cuộc phát thanh đến các vùng đặc biệt mà không gián đoạn việc phân phối nhạc nền đến các vùng khác.
Microphone điều khiển có thể được dùng để phát thanh chung đạt hiệu quả, các phát thanh cho từng vùng/nhóm vùng/ tất cả và cũng có 4 tone nhạc được kích hoạt.
Thông báo khẩn cấp có thể hoạt động trong khi có lỗi nguồn xảy ra nếu hệ thống được kết nối đến nguồn khẩn cấp.
Tín hiệu của hệ thống báo cháy sớm được xác định bởi hệ thống này, báo động khẩn tự động được phát.
Tín nhắn thoại có thể được truyền trên hệ thống này nếu tổng đài điện thoại tương thích được hết nối.
Nếu hệ thống được kết nối đến một nguồn âm mà sự hoạt động của nó có thể được thiết lập bởi bộ định thời (time), việc phát thanh theo tín hiệu thời gian có thể được thực thi.
Sơ đồ nguyên lý
Toàn hệ thống TOA FS-7000 lắp đặt trong tủ rack tiêu chuẩn EIA 19”.

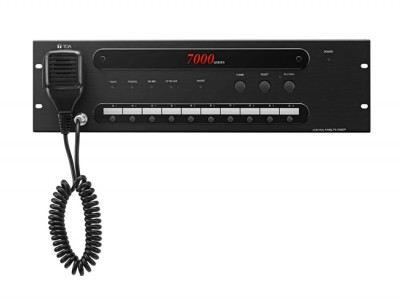

FS-7000CP là thiết bị cơ bản cho các hoạt động của hệ thống FS-7000. Nó liên kết với FS-7000JP và điều khiển 10 vùng loa và tất cả cùng lúc.

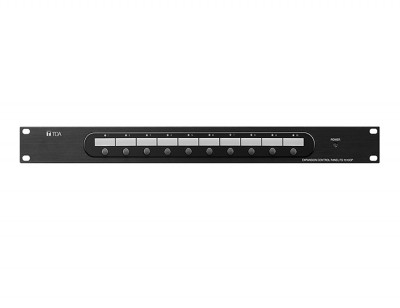

FS-7010CP là thiết bị mở rộng cho hệ thống FS-7000. Nó kết hợp với FS-7000JP và điều khiển 10 vùng loa.

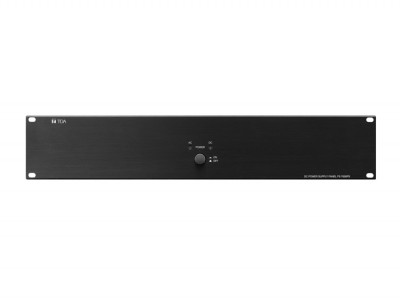

FS-7000PS là bộ cấp nguồn 24VDC cho các thiết bị sử dụng nguồn 24VDC trong hệ thống FS-7000.
FS-7000AT là bộ điều khiển các chiết áp 4 dây trong hệ thống FS-7000. Có thể điều khiển 10 đường chiết áp.

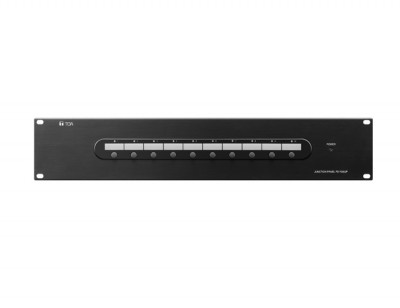

FS-7000JP là bộ kết nối các đường loa trong hệ thống FS-7000. Nó kết hợp với FS-7000CP, FS-7010CP.

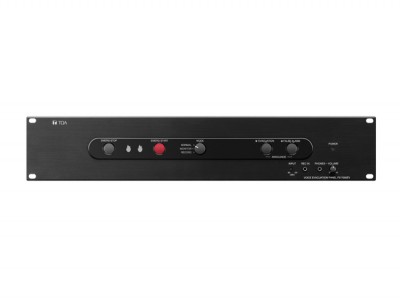

FS-7000EV là thiết bị phát thanh khẩn cấp trong hệ thống FS-7000.

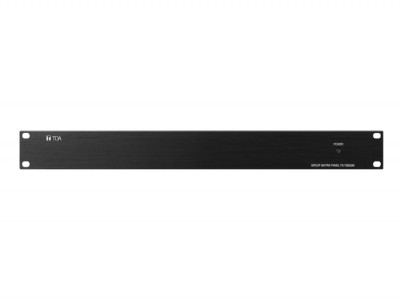

FS-7000GM là thiết bị tạo nhóm điều khiển đường loa trong hệ thống FS-7000. Nó kết hợp với FS-7000CP hoặc FS-700RF để bật chế độ phát thanh nhóm đến các đường loa.

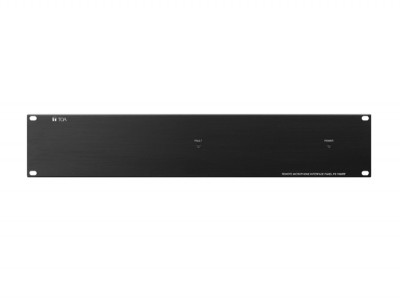

FS-7000RF là thiết bị dùng để kết nối FS-7000RM đến hệ thống FS-7000. Cho phéo 4 FS-7000RM kết nối đến nó.
FS-7000RM là microphone từ xa, thiết bị dùng để phát thanh thông báo chung trong hệ thống FS-7000. Nó có thể phát thanh đến 10 vùng loa riêng biệt hoặc tất cả.
FS-7010RM là thiết bị mở rộng cho FS-7000RM. Mỗi FS-7010RM có thể điều khiển thêm 10 vùng loa riêng biệt.
FS-7006PA/FS-7012PA là thiết bị tăng âm có công suất tương ứng là 600W/1200W trong hệ thống FS-7000.
YA-7000 là bo mạch chuyển mạch tự động lắp đặt trên FS-7006PA/FS-7012PA trong hệ thống FS-7000. Nó được sử dụng khi mỗi tăng âm FS-7000 chính cần thêm tăng âm dự phòng cho nó. Nó sẽ chuyển qua tăng âm dự phòng khi tăng âm chính bị lỗi.
BGM player: thiêt bị phát nhạc nền: DVD, radio,..
Timer: bộ hẹn giờ phát thanh.
Auto fire alarm: hệ thống báo cháy tự động, liên động đến hệ thống FS-7000 để kích hoạt chế đọ báo động.
