Hệ thống TOA VX-2000

Hệ thống âm thanh thông báo VX-2000

1. Sơ đồ nguyên lý

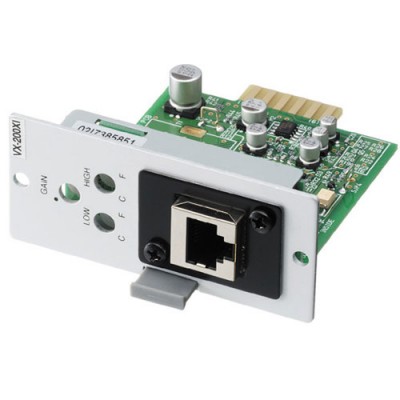

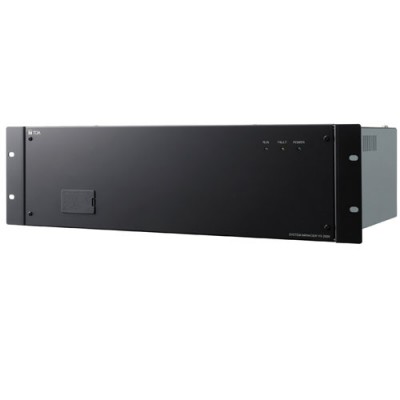

- VX-2000 là thiết bị trung tâm hệ thống VX-2000. Có thể gắn 8 bo mạch vào nó, gồm có các loại: bo ngõ vào âm thanh U-01R, bo ngõ vào âm thanh kèm điều khiển VX-200XI, bo ngõ vào cho microphone điều khiển từ xa VX-200XR. Thiết bị VX-2000 có thể kết nối với 5 thiết bị VX-2000SF.

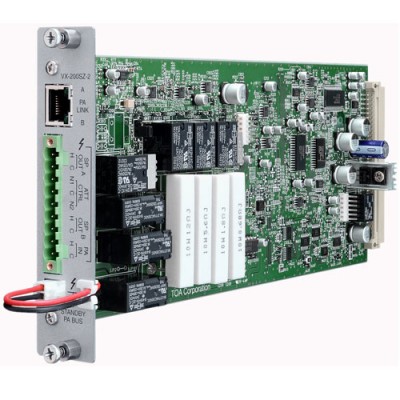

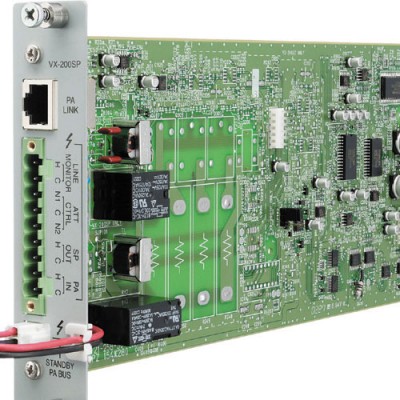

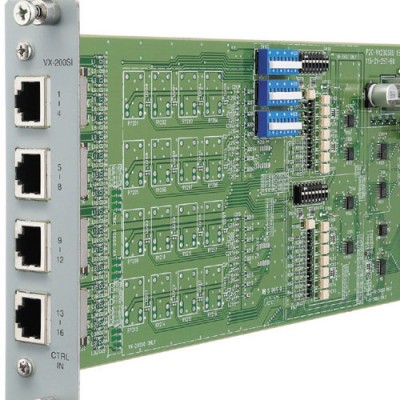

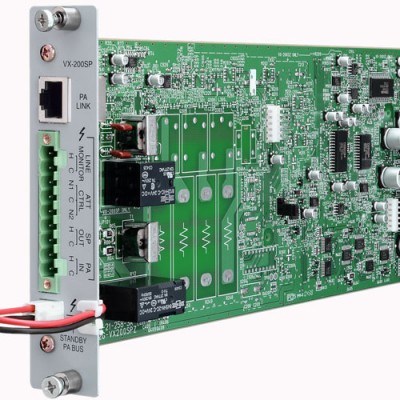

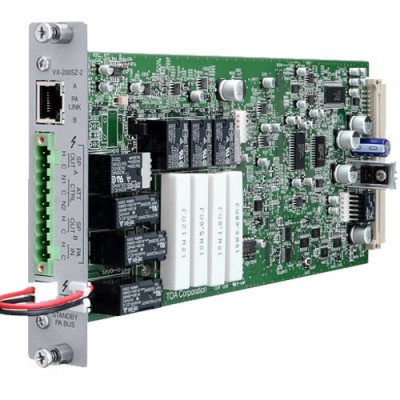

- VX-2000SF là khung phân phối trong hệ thống VX-2000. Có thể gắn 10 bo mạch vào nó, gồm có các loại: bo mạch dò tone VX-200SP, bo mạch dò trở kháng VX-200SZ, bo mạch ngõ vào điều khiển VX-200SI, bo mạch ngõ ra điều khiển VX-200SO.

• VX-2000DS: nguồn điện dự phòng 24V cho hệ thống (cần bình ac quy dự phòng).

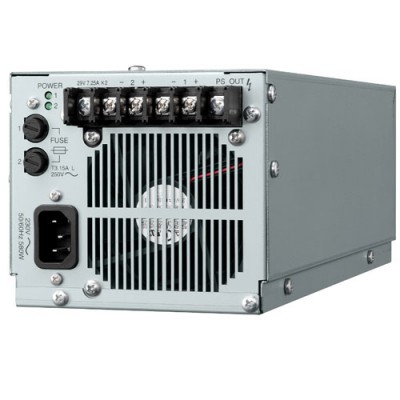

• VX-200PS: Nguồn cung cấp 24V cho hệ thống.
• VX-2000PF là khung lắp đặt 3xVX-200PS.
• RM-200XF là microphone dùng trong trường hợp phát thanh khi có cháy.
• RM-200X là microphone điều khiển từ xa.
• RM-210: bàn phím mở rộng, 10 phím/1 RM-210.
• EV-200M là bo mạch ghi âm thông báo.
• VX-200SE là bo mạch cân chỉnh âm thanh ngõ ra.

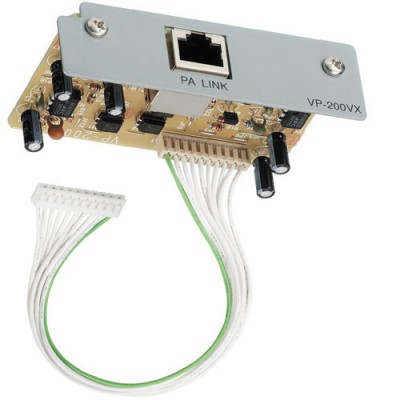

• VP-200VX là bo mạch ngõ vào tăng âm loại VP-2000.

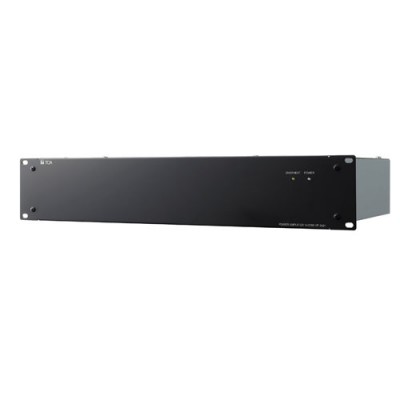

• VP-2000 là tăng âm cho hệ thống SX-2000. Nó gồm có các loại: VP-2064 công suất 60W x 4 kênh, VP-2122 công suất 120W x 2 kênh, VP-2241 công suất 240W x 1 kênh, VP-2421 công suất 420W x 1 kênh.
• BGM player: bộ phát nhạc nền: DVD, radio
• PM-660U: microphone thông báo..

2. Chức năng hệ thống

- Theo tiêu chuẩn EN 54
- Dễ dàng vận hành và mở rộng cấu hình tùy theo nhu cầu. Hệ thống là tập hợp các module giúp cho việc đáp ứng các nhu cầu một cách nhanh chóng thuận lợi. Tùy vào các nhu cầu mà sử dụng các module khác nhau.
- Hệ thống đáp ứng 8 đầu vào khác nhau, 8 micro thông báo gồm cả micro thông báo khẩn cấp , 2 zone thông báo và hỗ trợ được 50 vùng loa.
- Micro thông báo khẩn cấp. Khi trường hợp CPU không hoạt động thì micro thông báo báo khẩn cấp vẫn sử dụng bình thường.
- Hệ thống có thể được vận hành thông qua các micro ở các vị trí khác nhau. Mỗi 1 micro sẽ được thiết lập quyền ưu tiên khác nhau, micro thông báo khẩn cấp được thiết lập quyền ưu tiên cao nhất.
- Khi trường hợp khẩn cấp được kích hoạt, hệ thống sẽ thông báo các bản thông báo khác nhau trên 2 zone dựa trên 2 thẻ nhớ lưu trữ thông báo sẵn.
- Phần mềm của hệ thống giúp cho việc cài đặt, kiểm tra hệ thống dễ dàng với tính năng đa ngôn ngữ và ở bất kỳ vị trí nào.
- Hệ thống nguồn dự phòng linh hoạt giúp cho hệ thống không bị gián đoạn.
- Có 2 bản tin khẩn cấp khác nhau ( 1 bản tin cảnh báo, 1 bản tin sơ tán).
- Tính năng giám sát thông qua micro thông báo khẩn cấp được chuyển tới các đầu ra khác nhau theo chuẩn IEC (EN) 60849.
- Phương pháp giám sát đường truyền và hệ thống ( Kiểm tra tín hiệu âm tần và kiểm tra trở kháng đường truyền).
- Phần mềm có sẵn giúp cầu hình và vận hành hệ thống thuận lợi và dễ dàng.
- Chức năng định giờ theo tuần, theo ngày nghỉ.
- Chức năng giám sát hệ thống cho phép kiểm tra hệ thống và đường truyền từ xa.
- Micro thông báo khẩn có thể dùng để điều chỉnh các chức năng từ xa.
- Tự động chuyển đổi giữa nguồn chính và nguồn dự phòng.
- Có thể cài đặt phương pháp kiểm tra thông qua phần mềm.
- Chức năng giám sát không làm gián đoạn nhạc nền hay các thông báo khác, giúp đảm bảo tính riêng tư của từng vùng.
- Hệ thồng âm ly dự phòng có thể thiết lập cho mỗi khung đấu nối đầu ra, đảm bảo hệ thống vẫn hoạt động tốt khi có âm ly bị sự cố.
- Chức năng ghi lại các sự kiên có thể lên tới 2000 sự kiện khác nhau và có thể lấy dữ liệu từ máy tính. Chúng có thể được in ra thông qua máy in.
- Hệ thống có thể phát hiện các sự cố khác nhau như: lỗi nguồn, lỗi âm ly, lỗi đường truyền, … giúp đội vận hành bảo trì hệ thống phát hiện và khắc phục các sự cố nhanh nhất.
